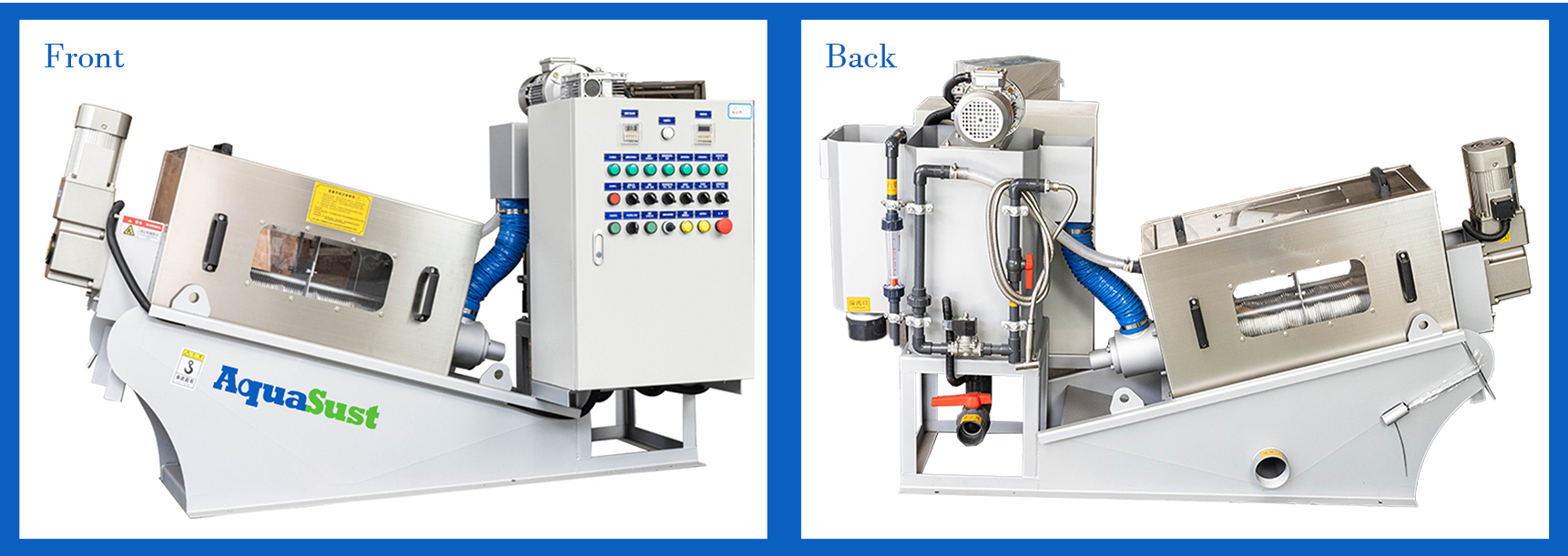

Was ist eine Abwässerungsmaschine für Schraubenpressen?

Die Entwässerungsmaschine für Schraubendruckschlamm ist ein neuer Typ der Feststoff-Flüssig-Trennungsvorrichtung, die das Screw-Extrusionsprinzip verwendet.

1. Komponenten der Abwässerungsmaschine der Schraubenpresse

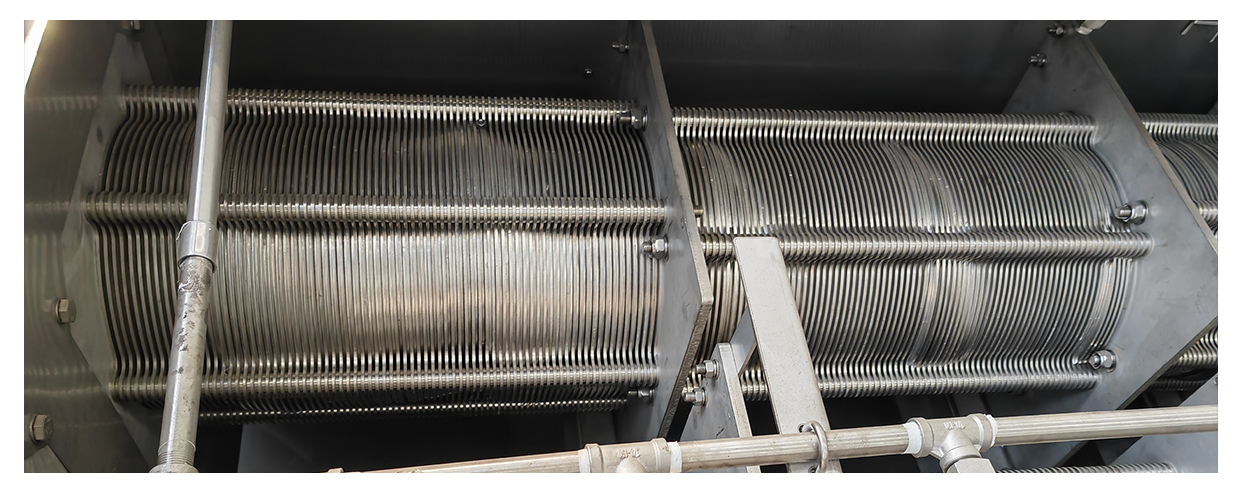

1) Schraubenpressenkörper
-konstant feste Ringe, bewegliche Ringe, eine Spiralwelle, Schrauben, Abstandshalter und Verbindungsplatten.
-Die feste Ringe sind mit sechs Schrauben verbunden, wobei Abstandshalter und sich bewegende Ringe zwischen ihnen platziert sind. Both feste und bewegende Ringe bestehen aus Verschleißmaterialien, um eine lange Lebensdauer zu gewährleisten.
-Der Spiralwelle verläuft durch die Mitte der festen und bewegenden Ringe, wobei sich die sich bewegenden Ringe lose um sie herum versetzen.

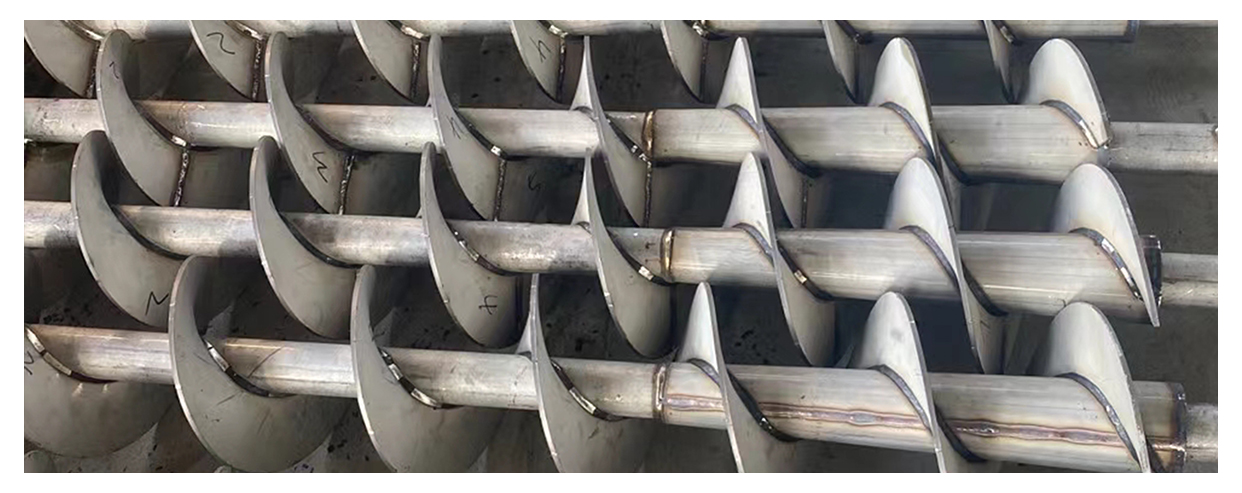

2) Spiralwelle
-Die Welle ist aus einer festen Schacht und einer hohlen Schacht geschweißt.
-Derbaugruppe, die festen und hohlen Schächte werden zuerst geschweißt und dann rau ausgedrückt, um die Koaxialität zu gewährleisten. Die Spiralblätter werden dann vollständig an der Welle geschweißt.

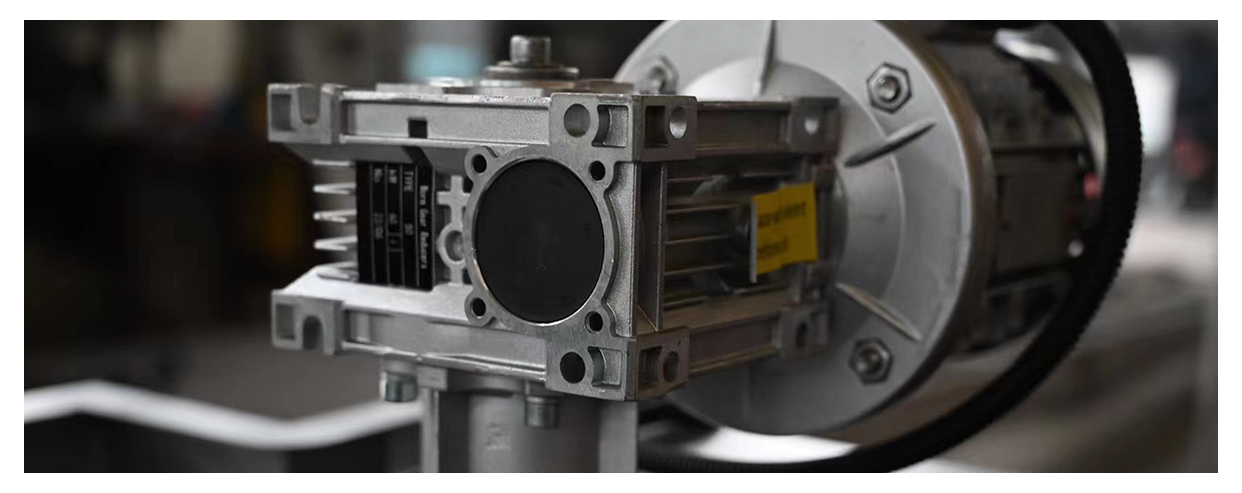

3) Antriebseinheit
-Serviert als Stromquelle der Maschine, die sich direkt auf die Gesamtleistung auswirkt.
-Hochleistungsmotoren werden typischerweise verwendet, wobei eine Schutzbewertung von IP54 und Isolationsklasse F.

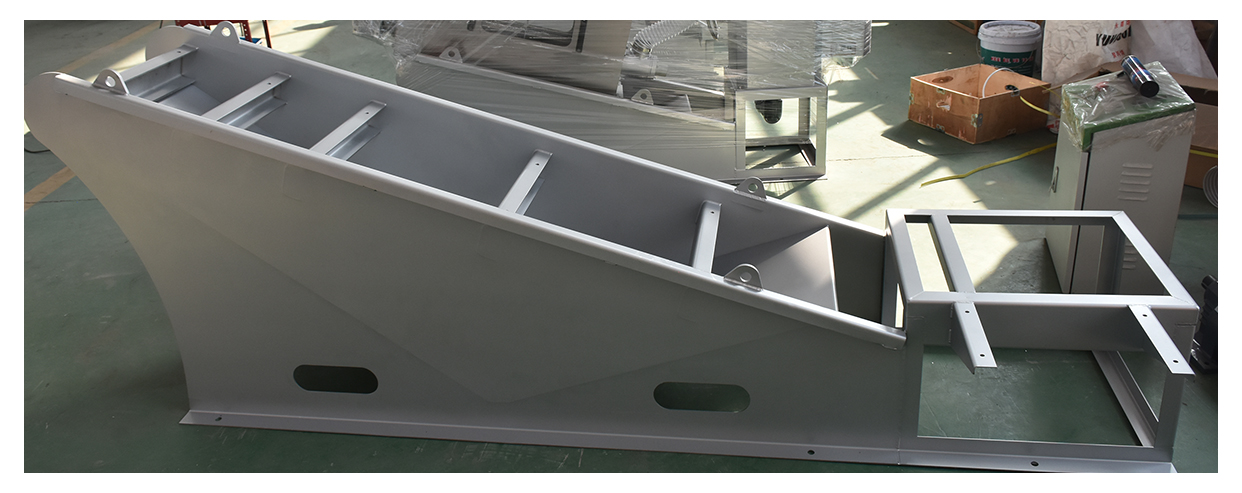

4) Filtrattank
-Eine geschweißte Struktur, die zum Sammeln von Filtrat verwendet wurde, die während des Entwässerung entlassen wurden.
-Montiert mit Schrauben am Rahmen und mit Flanschen für externe Verbindungen ausgestattet.

5) Mischsystem
-Fressen gründliches Mischen von Schlamm und Flockungsmittel, um Flocke zu bilden, bevor Sie in den Entwässerungsabschnitt eintreten.

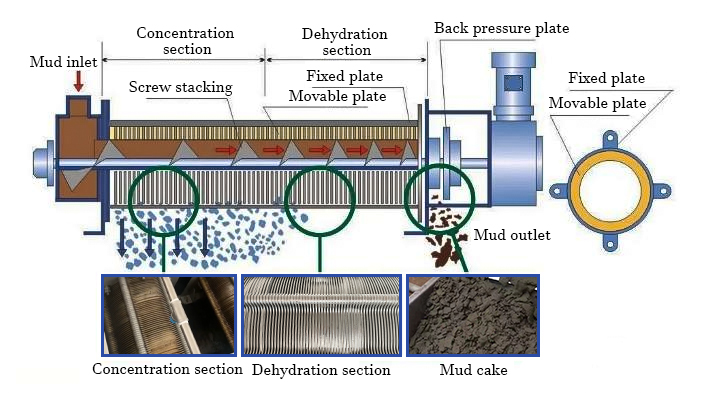

2. Arbeitsprinzip der Schraubenpresse

Nach der vorläufigen Schwerkraftverdickung in der Konzentrationszone wird der Schlamm in die Entwässerungszone transportiert. Als sich vorwärts bewegt die abnehmende Lücke zwischen Ringen und Tonhöhe der Spiralwelle, kombiniert mit dem Widerstand aus der Rückdruckplatte, erzeugt einen hohen Innendruck, reduziert kontinuierlich das Volumen und führt ein effizientes Entwässerung durch.

1) Konzentration
-Wenn die Spiralwelle dreht, bewegen sich mehrere gestapelte Ringe relativ zueinander, sodass Wasser unter Schwerkraft durch die Lücken herausfiltern und eine schnelle Konzentration erreicht.
2) Entwässerung
-Der konzentrierter Schlamm steigt mit der Rotation der Spiralwelle vor.
-Warten Sie den Auslass, die Tonhöhe und die Lücken zwischen den Ringen nehmen allmählich ab und komprimieren den Schlamm.
-Die Rückdruckplatte erhöht den Inneren Druck, erzwingt Wasser heraus und erzeugt einen hochkarätigen Schlammkuchen.
3) Selbstverpeppungsmechanismus
-Die Rotation der Spiralwelle treibt die sich bewegenden Ringe an und erzeugt eine kontinuierliche relative Bewegung zwischen festen und beweglichen Ringen, um Verstopfung zu verhindern.

3. Operationsverfahren

-Startup: Aktivieren Sie das Sprühsystem 10 Minuten vor dem Füttern von Schlamm. Der Ausgangsschlamm fließt durch den Überlaufanschluss zurück.

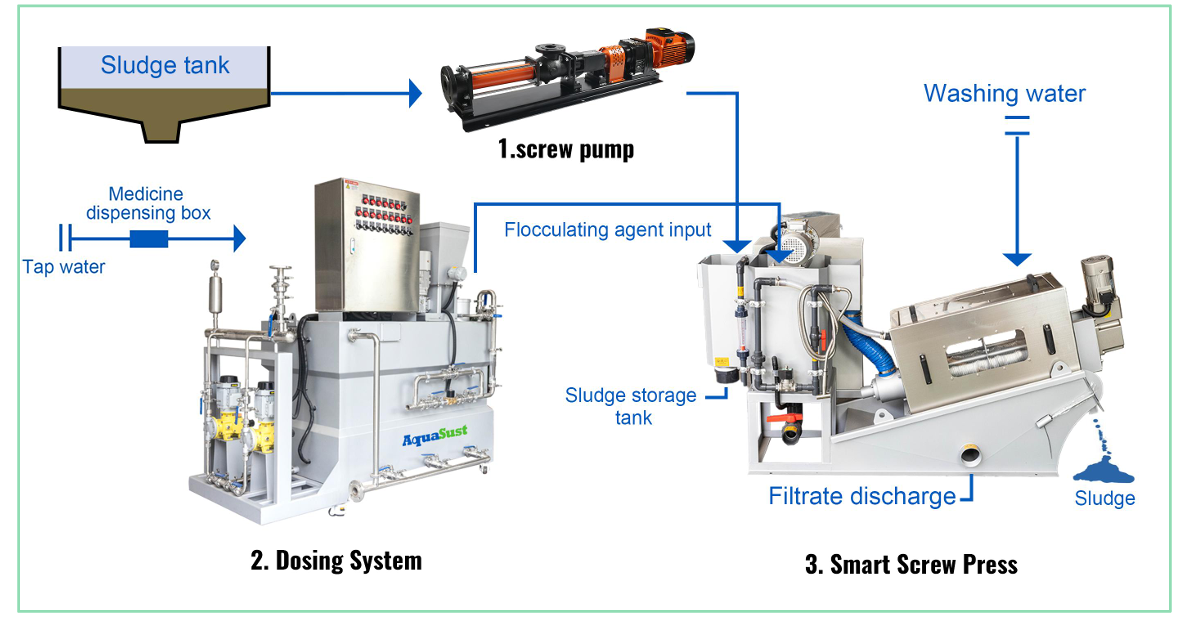

-Prozess: Schlammmischungen mit Flockungsmittel im Mischtank zur Bildung von Flocken und dann in den Entwässerungsabschnitt. Wasser läuft durch Ringlücken, während der Schlamm komprimiert und als trockener Kuchen entladen wird.
-Shutdown: Führen Sie das Sprühsystem 30 Minuten vor, um den Restschlamm von Welle und Ringen zu reinigen.
3.Advantagen
-Automation: Vollautomatischer Betrieb senkt die Arbeitskosten.
-Hoche Effizienz: kontinuierliche Verarbeitung mit großer Kapazität und hoher Entwässerungsrate.
-Anti-Clogging: Selbstverpackter Design sorgt für einen stabilen langfristigen Betrieb.
-Durabilität: Verschleißmaterial verlängert die Lebensdauer der Ausrüstung.
