Beherrschung des F/M-Verhältnisses für die Abwasserprozesskontrolle in der Praxis

In der biologischen Abwasserreinigung wird der Belebtschlammprozess oft als rechnerische Gewissheit behandelt. Erfahrene Verfahrenstechniker wissen jedoch, dass es sich eher wie ein volatiles Ökosystem verhält. Im Mittelpunkt der Verwaltung dieses Ökosystems steht die Verhältnis von Nahrungsmitteln zu Mikrooderganismen (F/M). .

Während Standardbetriebshandbücher starre Fodermeln enthalten, erfordert eine echte Prozessbeherrschung das Verständnis, wie F/M mit variabler organischer Chemie, saisonaler Kinetik und Echtzeit-Sensorbeschränkungen interagiert. Dieser Leitfaden geht über grundlegende Berechnungen hinaus und liefert umsetzbare, praxiserprobte Erkenntnisse für die moderne Anlagenoptimierung.

1. Einführung in das F/M-Verhältnis: Das biologische kinetische Gleichgewicht

Das F/M-Verhältnis definiert die thermodynamische Beziehung zwischen der Masse des biologisch abbaubaren organischen Substrats, das in die biologischen Reaktoren gelangt, und der Masse der aktiven heterotrophen Bakterien, die der Stabilisierung dienen.

• Das „Essen“ (F): Die Massenrate der organischen Beladung. Während er traditionell durch den biochemischen Sauerstoffbedarf (BSB) definiert wird, stellt er die flüchtigen kohlenstoffhaltigen Verbindungen dar, die für den mikrobiellen Katabolismus verfügbar sind.
• Die „Mikroorganismen“ (M): Die aktive, zelluläre Biomasse, die sich innerhalb der Grenzen des Belüftungsbeckens befindet und sowohl für die Kohlenstoffoxidation als auch für die Bioflockung verantwortlich ist.

In einem idealen System hält dieses Verhältnis die Bakterien in der späten Phase des abnehmenden Wachstums oder in der frühen Phase der endogenen Atmung. Wenn die Waage zu weit in die eine oder andere Richtung kippt, verschlechtert sich die physikalische Struktur der Schlammflocken, wodurch sich der Schlammvolumenindex (SVI) ändert und die Gefahr besteht, dass die gesetzlichen Bestimmungen für den Gesamtschwebstoffgehalt (TSS) und die Nährstoffgrenzwerte nicht eingehalten werden.

2. Dynamische Mathematik: Berücksichtigung von Latenz und Schlammreinheit

Die lehrbuchmäßige mathematische Darstellung von F/M ist unkompliziert, aber ihre Komponenten verbergen operative Fallstricke.

Die reinen Textformeln

US-imperiale Einheiten:
F/M = (Zufluss-BSB, mg/L * Durchfluss, MGD * 8,34) / (MLVSS, mg/L * Beckenvolumen, MG * 8,34)

Metrische Einheiten:
F/M = (Zufluss-BSB, mg/L * Durchfluss, m3/Tag) / (MLVSS, mg/L * Beckenvolumen, m3 * 1.000)

Informationsgewinn: Die 5-Tage-BOD-Latenzfalle durchbrechen

Der größte Fehler bei der klassischen F/M-Kontrolle besteht darin, dass Standard-BSB5 eine Inkubationszeit von 5 Tagen erfordert. Durch die Verwaltung einer dynamischen Anlage mithilfe eines 5-Tage-Nachlaufindikators stellen Sie sicher, dass Sie die Krise der letzten Woche immer beheben können.

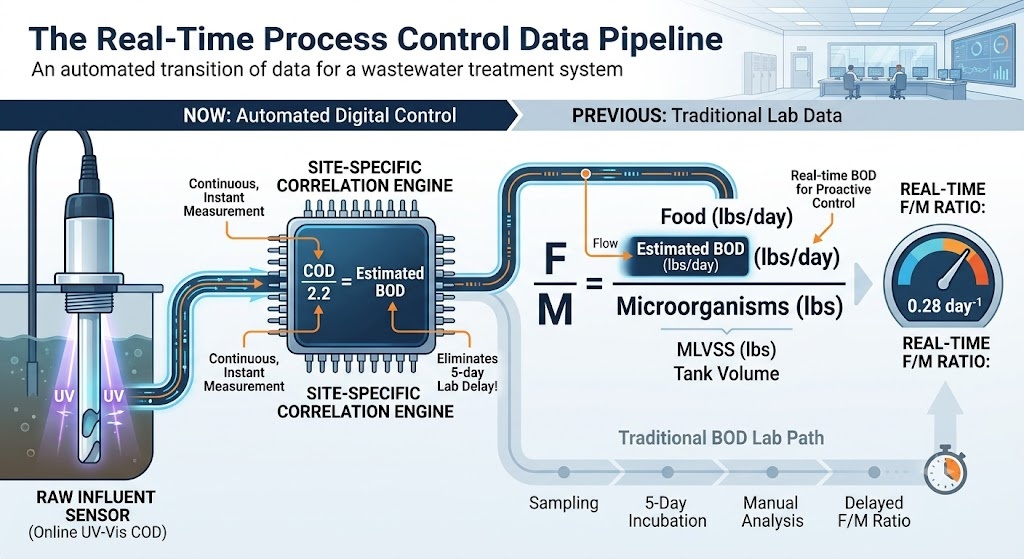

Fortgeschrittene Einrichtungen umgehen dies, indem sie eine Dynamik aufbauen CSB-zu-BSB- oder TOC-zu-BSB-Korrelationsmatrix . Roher inländischer kommunaler Zufluss weist typischerweise ein CSB:BSB-Verhältnis von 2,0:1 bis 2,5:1 auf. Wenn Ihre Anlage jedoch Industriefraktionen erhält (z. B. Lebensmittelverarbeitung, chemische Herstellung), kann dieses Verhältnis auf 4,0:1 ansteigen oder sich stündlich ändern.

[Lebensmittelschätzung in Echtzeit] = Täglicher CSB (über 2-stündigen Aufschluss oder Online-UV-Vis) / Standortspezifischer Korrelationsfaktor

Durch den Einsatz von Online-UV-Vis-Spektrophotometern am primären Abwasserwehr können Bediener organische „Schnecken“ in Echtzeit erfassen und Prozessmetriken sofort anpassen, anstatt fünf Tage zu spät eine toxische Überlastung zu entdecken.

Die MLVSS-zu-MLSS-„Reinheits“-Fraktion

Das Ersetzen von MLSS durch MLVSS im Nenner ist ein schwerwiegender Fehler. MLSS umfasst nicht biologische inerte Feststoffe (feste Schwebstoffe wie feiner Sand, Schlick und ausgefällter Phosphor).

Eine gesunde kommunale Anlage unterhält eine MLVSS/MLSS-Verhältnis (Reinheitsindex) von 0,75 bis 0,85 . Bei Starkregenereignissen in Mischwasserkanälen oder in Anlagen mit unzureichenden Sandkanälen gelangt inerter Sand in das Belebungsbecken, wodurch das Verhältnis unter 0,60 sinkt. Wenn Sie nicht auf den flüchtigen Anteil testen (MLVSS mittels flüchtiger Muffelofenprüfung bei 550 Grad Celsius), werden Sie Ihre mikrobielle Arbeitskraft mathematisch überschätzen, Ihr System drastisch unterernähren und einen unerwarteten Biomassemangel auslösen.

3. Erweitertes Berechnungsszenario: Der industrielle Wandel

Werfen wir einen Blick über die grundlegenden kommunalen Berechnungen hinaus auf ein fortgeschrittenes Szenario, in dem eine industrielle Lebensmittelverarbeitungsanlage einen unerwarteten Anstieg organischer Stoffe in ein kommunales System leitet.

Felddaten, die um 08:00 Uhr erfasst wurden:

• Zuflussrate: 4,0 MGD
• Primärer Abwasser-CSB (mittels Schnelltest): 600 mg/L
• Historischer CSB:BSB-Faktor für diesen spezifischen Industriemix: 2,4:1
• Volumen des Belebungstanks: 1,2 Millionen Gallonen (MG)
• MLSS-Konzentration: 3.500 mg/L
• Aktuelle flüchtige organische Fraktion (MLVSS/MLSS): 72 % aufgrund des jüngsten Schlammabflusses bei nassem Wetter

Schritt 1: Berechnen Sie den geschätzten BSB (Lebensmittel) in Echtzeit.

Geschätzter BSB-Zufluss = 600 mg/L CSB / 2,4 = 250 mg/L BSB
Angewandte Nahrung = 250 mg/L * 4,0 MGD * 8,34 = 8.340 Pfund BSB/Tag

Schritt 2: Berechnen Sie die wahre biologische Masse (Mikroorganismen)

Wahre MLVSS-Konzentration = 3.500 mg/L MLSS * 0,72 = 2.520 mg/L MLVSS
Aktive Mikroorganismen = 2.520 mg/L * 1,2 MG * 8,34 = 25.220 Pfund MLVSS

Schritt 3: Berechnen Sie das Echtzeit-F/M

F/M-Verhältnis = 8.340 Pfund BSB / 25.220 Pfund MLVSS = 0,33 Tag^-1

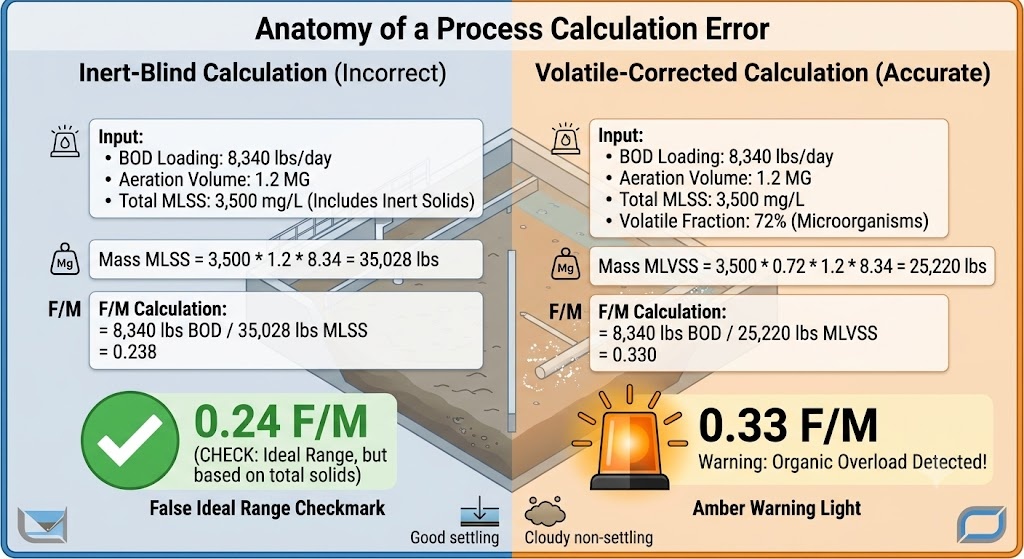

Operative Einblicke: Hätte der Bediener für die Berechnung fälschlicherweise die Gesamt-MLSS verwendet, wäre das berechnete F/M mit 0,24 erschienen, was ein vollkommen stabiles konventionelles System signalisiert hätte. In Wirklichkeit liegt die tatsächliche biologische Belastung bei 0,33 und nähert sich damit der Obergrenze der konventionellen Behandlung, was den Betreiber warnt, die Schlammverschwendung sofort zu unterdrücken, um ein Auswaschen der Biomasse zu verhindern.

4. Ideale F/M-Bereiche und der kinetische Temperaturfaktor

Betriebszielbereiche müssen mit dem spezifischen technischen Design der Anlage übereinstimmen.

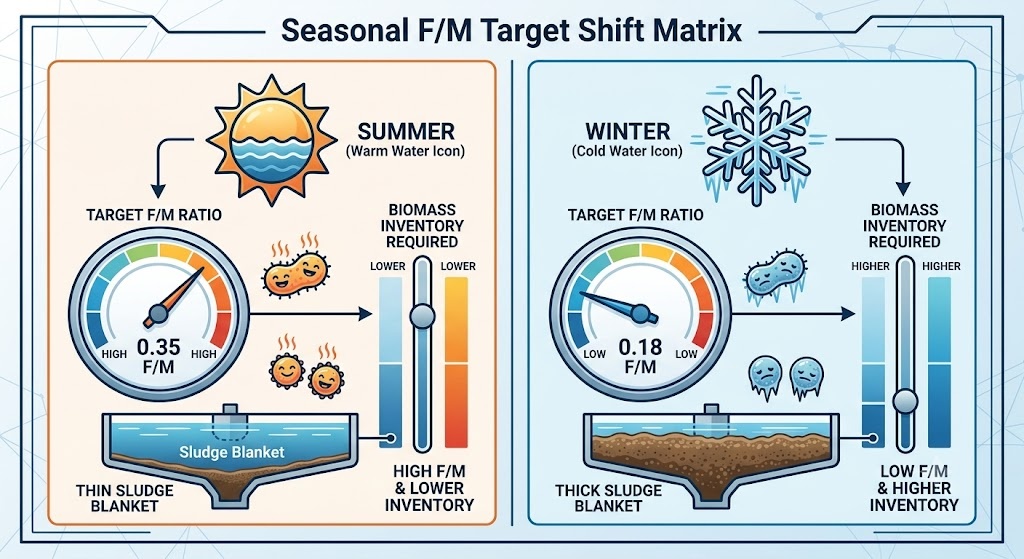

Der von Lehrbüchern übersehene Temperaturkoeffizient

Die mikrobielle Enzymaktivität ist stark temperaturabhängig und wird durch die modifizierte Arrhenius-Gleichung bestimmt. Mit jedem Abfall der Abwassertemperatur um 10 Grad Celsius sinken die biologischen Stoffwechselraten um etwa 50 %.

• Sommerbetrieb (25°C): Mikroben haben hohe Stoffwechselraten. Sie nehmen Nahrung schnell auf. Sie können sicher ein höheres F/M-Verhältnis (z. B. 0,35) verwenden, da die kinetische Verarbeitungsgeschwindigkeit der Laderate entspricht.
• Winterbetrieb (10°C): Mikroben werden träge. Um die gleiche Menge an eingehendem BSB zu behandeln, müssen Sie die Größe Ihrer mikrobiellen Belegschaft erhöhen. Bediener müssen ein niedrigeres F/M-Verhältnis (z. B. 0,18) anstreben, indem sie die MLVSS-Ziele absichtlich erhöhen, um mehr „Hand-zu-Mund“-Verarbeitungskapazitäten bereitzustellen.

5. Fehlerbehebung bei hohen F/M-Verhältnissen: Organische Überlastung und strukturelle Ausbreitung

Ein hohes F/M-Verhältnis (>0,50 in herkömmlichen Systemen) weist darauf hin, dass die verfügbare kohlenstoffhaltige Energie die Stoffwechselkapazität der stehenden Biomasse übersteigt. Dies ist auf industrielle Schlackenhalden, plötzliche hydraulische Auswaschungen von Feststoffen durch Regenwasser oder übermäßige Schlammverschwendung (WAS) zurückzuführen.

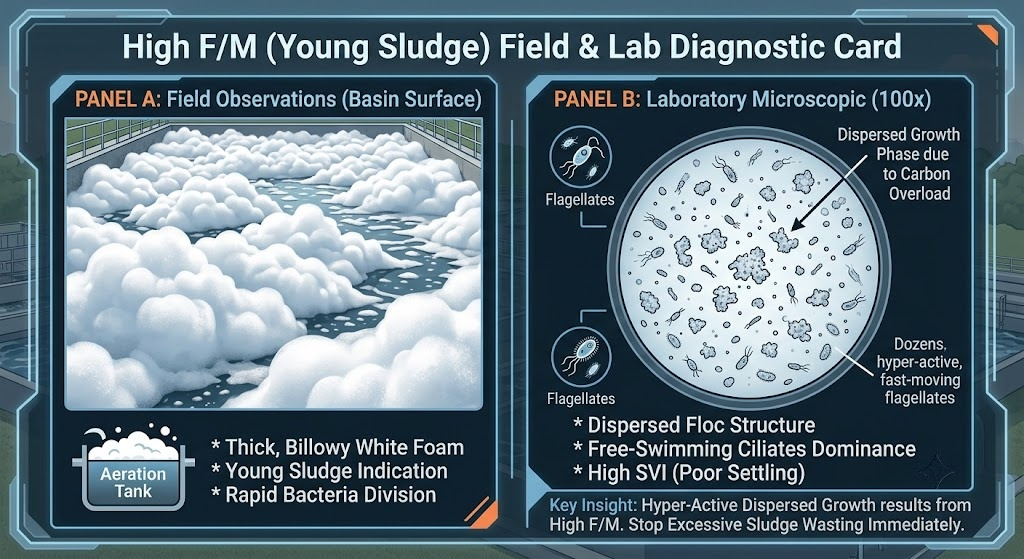

Visuelle Vor-Ort-Diagnostik und Mikroskopie

• Oberflächenphänomen: Das Belüftungsbecken erzeugt eine dicke, wogende, hochflüssige Flüssigkeit makelloser weißer Schaum . Dieser Schaum enthält hohe Konzentrationen an extrazellulären Polysacchariden und Lipiden, die von sich schnell teilenden jungen Bakterien in ihrer logarithmischen Wachstumsphase produziert werden.
• Mikroskopische Struktur: Bei 100-facher Vergrößerung erscheinen die Schlammflocken klein, stark gebrochen und weisen keine strukturierten Kanten auf. Sie werden eine massive Dominanz von freischwimmenden Ciliaten und Flagellaten beobachten, während Rädertierchen oder gestielte Ciliaten völlig fehlen.

Erweiterte Korrekturmaßnahmen

1. Das Step-Feed-Manöver: Wenn Ihre Anlage mit Stufenzuführungsfunktionen ausgestattet ist, leiten Sie den Rohzufluss vom Kopf des Belebungsbeckens weg und verteilen Sie ihn über die mittlere oder hintere Zone. Dadurch wird das F/M-Verhältnis am Einlass sofort verringert, wodurch die zurückgeführte Biomasse vor organischem Schock geschützt wird.
2. RAS/WAS-Gleichgewichtsanpassungen: Hören Sie sofort mit dem Pumpen auf. Erhöhen Sie die RAS-Rate (Return Belebtschlamm), um den Transfer gespeicherter Feststoffe aus den Nachklärbecken zurück in die Reaktionszone zu maximieren.

6. Fehlerbehebung bei niedrigen F/M-Verhältnissen: Microthrix Bulking & Pin Floc

Ein niedriges F/M-Verhältnis (<0,15 in herkömmlichen Systemen) stellt eine Umgebung mit starkem biologischen Mangel dar. Die mikrobielle Population ist über ihre Primärenergieversorgung hinausgewachsen.

Visuelle Vor-Ort-Diagnostik und Mikroskopie

• Oberflächenphänomen: Im Belüftungsbecken bildet sich eine dichte, fettige, dunkelbraune oder braune, krustige Schaumschicht, die Wasserspritzern widersteht. Das Nachklärbecken wird angezeigt Stiftflocken – Winzige, ascheartige Partikel, die trotz einer hochtransparenten Wassersäule über dem Abwasserwehr schwimmen.
• Mikroskopische Struktur: Die Schlammflocken erscheinen massiv, dunkel und unregelmäßig. Lange, haarartige Strähnen filamentöse Bakterien (wie z.B Microthrix parvicella or Geben Sie 0041 ein ) brechen aus dem Kern der Flocken aus, überbrücken Lücken und verhindern physikalisch eine Verdichtung im Klärbecken.

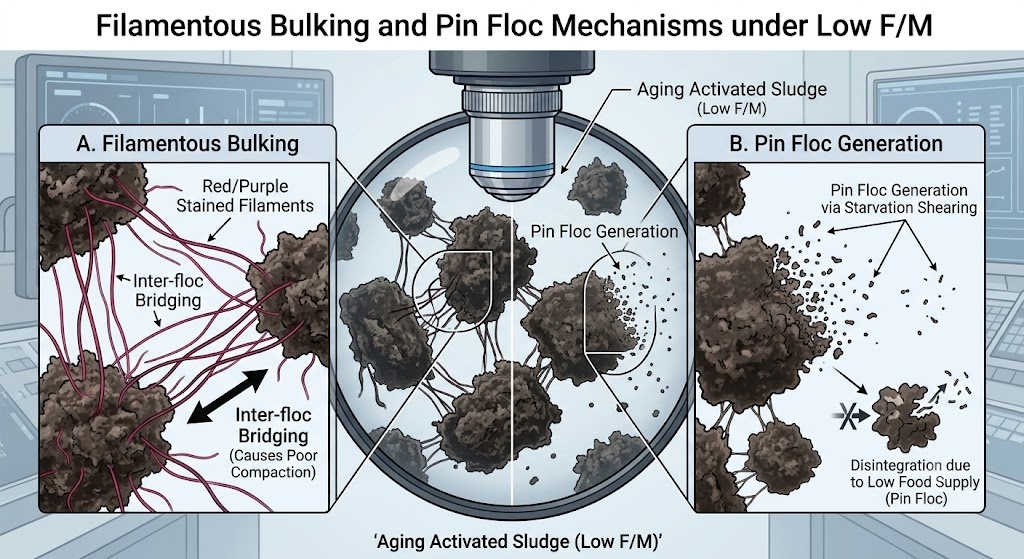

Die Mechanismen des Hunger-Bulking

Bei Nahrungsknappheit verdrängen fadenförmige Bakterien die üblichen flockenbildenden Bakterien. Filamentöse Zellen haben ein viel größeres Verhältnis von Oberfläche zu Volumen, wodurch sie Spuren von BSB effektiver abfangen können als dichte Flocken. Während sie sich vermehren, bilden sie ein netzartiges Netz, das Wasser einfängt, den Schlammvolumenindex (SVI) in die Höhe treibt und dazu führt, dass die Schlammdecke im Klärbecken an die Oberfläche steigt.

Erweiterte Korrekturmaßnahmen

1. Das Inkrementelle Wasting-Protokoll: Sie müssen überschüssige Biomasse entfernen, um das Gleichgewicht wiederherzustellen, aber große Anpassungen können das System erschüttern. Implementieren Sie die 10 % bis 15 % maximale Verschwendungsregel : Erhöhen Sie Ihr tägliches WAS-Volumen in einem einzigen 24-Stunden-Fenster niemals um mehr als 15 %.
2. Selektive Chlorierungsstrategie: Wenn die filamentöse Aufblähung stark ausgeprägt ist, wenden Sie eine gezielte Chlordosis auf die RAS-Linie an. Chlor präzise dosieren 2 bis 5 Pfund Chlor pro 1.000 Pfund MLVSS pro Tag . Da sich die Filamente von der Flockenstruktur nach außen erstrecken, werden sie zuerst dem Chlor ausgesetzt, wodurch sie zerstört werden und gleichzeitig die inneren flockenbildenden Bakterien geschützt bleiben.

7. Prozessintegration: Die F/M vs. MCRT-Operationsmatrix

Fortgeschrittene Abwasserbetriebe verwalten F/M nicht als isolierte Kennzahl. Es fungiert als mathematische Umkehrung von Mittlere Zellverweilzeit (MCRT) or Feststoffretentionszeit (SRT) .

Während F/M den externen Stressor (Nahrung, die in das System gelangt) misst, misst MCRT das interne Alter und die Verweildauer der Belegschaft.

MCRT = Gesamtbestand an flüchtigen Schwebstoffen im System / Gesamtmasse der pro Tag verschwendeten flüchtigen Feststoffe und Abwasserverluste

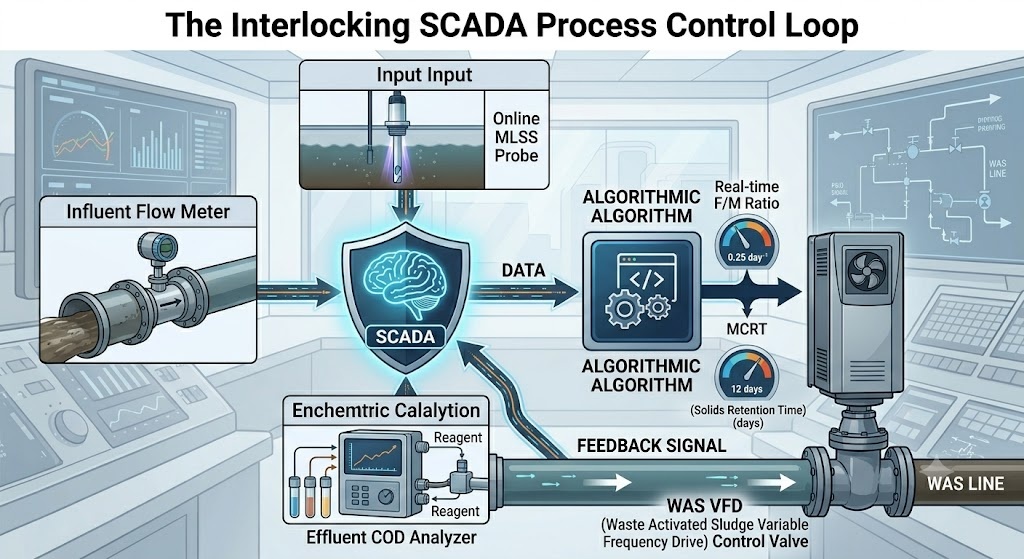

Der Übergang zu digitalen Zwillingen und SCADA-Autosteuerung

Moderne Behandlungseinrichtungen nutzen eine einheitliche Prozesskontrollmatrix innerhalb ihrer SCADA-Systeme. Online-optische MLSS-Sonden, die in der Mitte des Belüftungsbeckens installiert sind, liefern kontinuierlich Feststoffdaten. In Kombination mit digitalen magnetischen Durchflussmessern an den Zufluss- und WAS-Leitungen moduliert das SCADA-System automatisch die Abfallpumpen mit variablem Frequenzantrieb (VFD), um eine konstante Ziel-MCRT aufrechtzuerhalten.

Wenn eine plötzliche industrielle Belastung das F/M-Verhältnis verschiebt, erkennt die Automatisierung den entsprechenden Rückgang des Bedarfs an gelöstem Sauerstoff (DO) und es können sofort Anpassungen vorgenommen werden. Durch diese Integration wird sichergestellt, dass MCRT als Stabilitätsanker fungiert, während F/M als Diagnosetool zur Bewertung von Belastungsschwankungen in Echtzeit dient.

8. Zusammenfassung: Erkenntnisse für Führungskräfte für Werksleiter

Die Optimierung einer Belebtschlammanlage erfordert die Überwindung historischer Faustregelmethoden und die Übernahme dynamischer Prozessmetriken:

• Integrieren Sie schnelle Leihmütter: Ersetzen Sie standardmäßige BSB-Tests mit 5-tägiger Verzögerung durch einen 2-stündigen CSB-Aufschluss auf dem Labortisch oder optische Online-UV-Vis-Sensoren, um hohe F/M-Schocks proaktiv zu bewältigen.
• Für den Aschegehalt normalisieren: Berechnen Sie Prozessziele niemals anhand des Gesamt-MLSS; Priorisieren Sie MLVSS, um aktive biologische Masse aus inertem Flussschlamm und mineralischen Niederschlägen zu isolieren.
• Integrieren Sie kinetische Temperaturziele: Die angestrebten F/M-Werte werden im Winter nach unten und im Sommer nach oben verschoben, um den natürlichen Stoffwechselschwankungen der Bakterien gerecht zu werden.
• Üben Sie konservatives Verschwenden: Schützen Sie Ihr System vor Prozessschwankungen, indem Sie jede eintägige WAS-Volumenanpassung auf 15 % begrenzen.
