Energieaudit für Belüftungssysteme: So berechnen Sie kWh/kgO₂ und finden Einsparungen

Von: Kate Chen
E-Mail: [email protected]
Date: Jun 04th, 2026

Direkte Antwort: Die Belüftung verbraucht 50–70 % der Gesamtenergie einer Kläranlage. Die zentrale Effizienzmetrik ist die Standard Aeration Efficiency (SAE), gemessen in kgO₂/kWh – wie viel Sauerstoff Ihr System pro Energieeinheit liefert. Ein gut konzipiertes feinblasiges Diffusorsystem erreicht 2,5–5,0 kgO₂/kWh. Die meisten in Betrieb befindlichen Anlagen erreichen diesen Wert mit 1,5–2,5 kgO₂/kWh aufgrund verschmutzter Diffusoren, überdimensionierter Gebläse im Teillastbetrieb, fester DO-Sollwerte, die tageszeitliche Lastschwankungen ignorieren, und fehlender VFD-Steuerung. Ein Energieaudit ermittelt genau, welche davon am meisten kostet – und die US-Umweltschutzbehörde EPA hat dokumentiert, dass allein ein ordnungsgemäß konzipiertes Belüftungskontrollsystem die Belüftungsenergie um 25–40 % reduziert.


Warum Belüftungsenergie wichtiger ist als jeder andere Prozess

Während Belüftungssysteme nur 2–5 % der Baukosten ausmachen, verbrauchen sie bis zu 80 % der Energie der Anlage. Selbst bei der konservativen Zahl von 50 % sind die Zahlen beträchtlich:

Pflanzengröße Typische Gesamtenergie Belüftungsanteil (60 %) Bei 0,10 $/kWh
1.000 m³/Tag ~150.000 kWh/Jahr ~90.000 kWh/Jahr ~9.000 $/Jahr
10.000 m³/Tag ~1.500.000 kWh/Jahr ~900.000 kWh/Jahr ~90.000 $/Jahr
50.000 m³/Tag ~7.500.000 kWh/Jahr ~4.500.000 kWh/Jahr ~450.000 $/Jahr
100.000 m³/Tag ~15.000.000 kWh/Jahr ~9.000.000 kWh/Jahr ~900.000 $/Jahr

Eine 20-prozentige Verbesserung der Belüftungseffizienz bei einer Anlage mit 50.000 m³/Tag spart 90.000 US-Dollar pro Jahr. Jährlich. Ohne Prozesskompromisse – tatsächlich mit besserer biologischer Leistung.

Der unten stehende Prüfungsrahmen zeigt auf, wo sich diese Einsparungen verbergen.

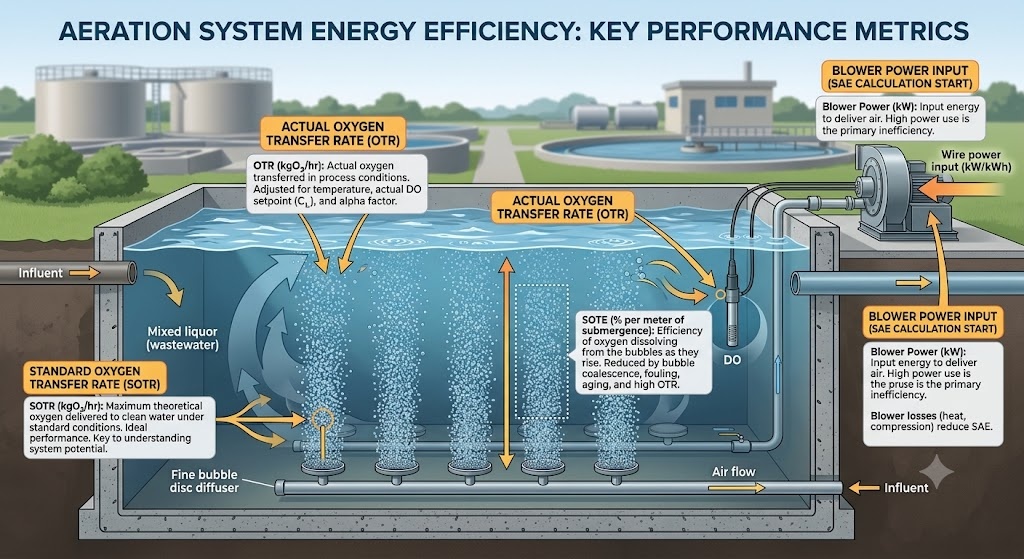

Die vier Schlüsselmetriken: SOTR, SOTE, OTR, SAE

Bevor Sie etwas prüfen, müssen Sie die gleiche Sprache sprechen wie Ihre Ausrüstung. Vier Kennzahlen definieren die Leistung des Belüftungssystems:

SOTR – Standard-Sauerstoffübertragungsrate
Die pro Stunde übertragene Sauerstoffmasse unter Standardbedingungen (sauberes Wasser, 20 °C, null gelöster Sauerstoff, Meeresspiegel). Einheiten: kgO₂/h. Dies ist die Laborbewertung des Herstellers für einen Diffusor oder Belüfter.

SOTE – Standard-Sauerstoffübertragungseffizienz
Der Anteil an Sauerstoff in der zugeführten Luft, der sich unter Standardbedingungen tatsächlich im Wasser auflöst. Ausgedrückt als % pro Meter Überdeckung oder als Gesamtprozentsatz für das System.

SOTE (%) = (O₂ gelöst / O₂ zugeführt) x 100

Feinblasige Scheibendiffusoren: 6–8 % SOTE pro Meter Eintauchtiefe
Grobblasige Diffusoren: 3–4 % SOTE pro Meter
Oberflächenbelüfter: nicht tiefenabhängig; ausgedrückt als Gesamt-SOTE

OTR – Tatsächliche (Feld-)Sauerstoffübertragungsrate
SOTR korrigiert für reale Prozessbedingungen – Abwassertemperatur, tatsächliche DO-Konzentration und Alpha-Faktor. Das ist es, was Ihre Diffusoren tatsächlich im Tank abgeben.

OTR = SOTR x Alpha x (Beta x C_s,T - C_L) / C_s,20 x Theta^(T-20)

wo:

  • Alpha = Prozesswasser-OTE / Reinwasser-OTE (typischerweise 0,4–0,8 für kommunale WW)
  • Beta = O₂-Sättigung des Prozesswassers / O₂-Sättigung des Reinwassers (typischerweise 0,95–0,98)
  • C_s,T = O₂-Sättigung bei Prozesstemperatur (mg/L)
  • C_L = tatsächlicher gelöster Sauerstoff im Tank (mg/L) – Ihr Betriebssollwert
  • C_s,20 = O₂-Sättigung bei 20°C = 9,08 mg/L
  • Theta = Temperaturkorrekturfaktor = 1,024

SAE – Standardbelüftungseffizienz
Die nützlichste Zahl für ein Energieaudit. SAE kombiniert Sauerstofftransfer und Energieverbrauch in einer vergleichbaren Metrik.

SAE (kgO₂/kWh) = SOTR (kgO₂/h) / Kabelleistungseingang zum Gebläse (kW)

Die Umkehrung – kWh/kgO₂ – ist gleichermaßen gültig und für die Kostenberechnung intuitiver:

Spezifische Energie (kWh/kgO₂) = 1 / SAE

SAE-Benchmarks nach Technologie:

Belüftungstechnik SAE (kgO₂/kWh) Spezifische Energie (kWh/kgO₂)
Feinblasiger Scheiben-/Röhren-/Plattendiffusor (optimiert) 2,5–5,0 0,20–0,40
Feinblasiger Scheibendiffusor (typischer Betrieb) 1,8–3,5 0,29–0,56
Grober Blasendiffusor 1,2–2,0 0,50–0,83
Mechanischer Oberflächenbelüfter (niedrige Geschwindigkeit) 1,2–2,5 0,40–0,83
Mechanischer Oberflächenbelüfter (Hochgeschwindigkeit) 0,8–1,5 0,67–1,25
Strahlbelüfter 1,0–2,0 0,50–1,00
Tiefenschachtbelüftung (>15 m) 3,5–6,0 0,17–0,29

Wenn der berechnete SAE Ihrer Anlage für ein Feinblasensystem unter 1,8 kgO₂/kWh liegt, liegt ein behebbares Leistungsproblem vor – wahrscheinlich verstopfte Diffusoren, Überbelüftung oder ineffizienter Gebläsebetrieb.


Schritt 1: Berechnen Sie Ihren aktuellen SAE – die Basismessung

Sie können nicht prüfen, was Sie nicht gemessen haben. Die meisten Anlagen können einen groben SAE-Wert anhand vorhandener Instrumente berechnen, ohne dass spezielle Prüfgeräte erforderlich sind.

Methode A: Aus Prozessdaten (Schnellschätzung)

Was Sie brauchen:

  • Durchschnittliche Leistungsaufnahme des Gebläses (kW) – vom Energiezähler oder Typenschild × Betriebsstunden
  • Durchschnittlicher täglicher Sauerstoffbedarf – geschätzt aus BSB/CSB-Belastung und Prozesstyp

Schätzen Sie den täglichen Sauerstoffbedarf (AOR – tatsächlicher Sauerstoffbedarf):

AOR (kgO₂/Tag) = (BSB-Entfernungssauerstoffbedarf) (Nitrifikationssauerstoffbedarf) – (Denitrifikationsgutschrift)

BSB-Entfernung: ~1,0–1,2 kgO₂ pro kg entferntem BSB (1,0 für einfache BSB-Entfernung; 1,2 für kombinierte BSB-Nitrifikationssysteme)

Nitrifikation: 4,57 kgO₂ pro kg oxidiertes NH₄-N

Denitrifikationsgutschrift: 2,86 kgO₂ zurückgewonnen pro kg NO₃-N reduziert (falls anoxische Zonen vorhanden sind, subtrahieren Sie dies)

Beispiel – 10.000 m³/Tag kommunale Anlage:

  • Zulauf-BSB: 220 mg/L, Ablauf-BSB: 15 mg/L → entfernter BSB: 2.050 kg/Tag
  • BSB-Entfernung O₂: 2.050 × 1,0 = 2.050 kgO₂/Tag
  • Zulauf-TKN: 40 mg/L, Ablauf-NH₄: 3 mg/L → N nitrifiziert: 370 kg/Tag
  • Nitrifikations-O₂: 370 × 4,57 = 1.691 kgO₂/Tag
  • Denitrifikationsguthaben (angenommen, die anoxische Zone entfernt 15 mg/L NO₃): 150 kg/Tag × 2,86 = 429 kgO₂/Tag
  • Gesamt-AOR = 2.050 1.691 - 429 = 3.312 kgO₂/Tag = 138 kgO₂/Std

Feld SAE berechnen:

  • Gebläseleistung: 3 Gebläse × jeweils 75 kW × 85 % durchschnittliche Last = 191 kW
  • SAE = 138 kgO₂/h / 191 kW = 0,72 kgO₂/kWh

Für den Vergleich von Reinwasseräquivalenten in SOTR umrechnen:
SOTR = AOR / (Alpha × Korrekturfaktor) ≈ AOR / (0,6 × 0,5) = AOR / 0,30
SOTR = 138 / 0,30 = 460 kgO₂/h

Standard-SAE = 460 / 191 = 2,41 kgO₂/kWh

Dies liegt nahe am unteren Ende des akzeptablen Bereichs für Feinblasensysteme – eine Untersuchung lohnt sich.

Methode B: Abgasprüfung (am genauesten)

Bei der Abgasprüfung wird der SOTE direkt unter Prozessbedingungen gemessen, indem das Gas, das die Wasseroberfläche verlässt, in einer schwimmenden Haube erfasst und sein Sauerstoffgehalt analysiert wird. Dies ist die genaueste Methode zur Bestimmung der tatsächlichen Diffusorleistung.

Benötigte Ausrüstung: schwimmende Gassammelhaube, Gasanalysator (O₂ und CO₂), Luftmengenmesser am Gebläse.

SOTE (%) = (O₂ rein – O₂ raus) / O₂ rein × 100

wobei O₂ ein = Luftstrom × 0,2095 (O₂-Anteil der Luft) und O₂ aus = O₂-Konzentration, gemessen im gesammelten Abgas × Gesamtabgasdurchfluss.

Abgastests sind der Goldstandard für die Validierung nach der Reinigung oder Nachrüstung – sie zeigen direkt, ob die Wartung oder der Austausch des Diffusors die Leistung verbessert hat. Es erfordert spezielle Ausrüstung und wird in der Regel von einem Spezialistenteam durchgeführt.


Schritt 2: Berechnen Sie den Wirkungsgrad von Gebläsekabel zu Luft

Der Wirkungsgrad des Gebläses bestimmt, wie viel elektrische Energie tatsächlich in den Luftstrom gelangt. Ein Gebläse, das aufgrund von Alter, Verschmutzung des Einlassfilters oder Teillastbetrieb nur noch 85 % seiner Nennleistung liefert, verschwendet den Rest als Wärme.

Isotherme Leistungsgleichung zur Beurteilung der Gebläseeffizienz:

Theoretische isotherme Leistung (kW) = Q_Luft × P_Einlass × ln(P_Auslass / P_Einlass) / Wirkungsgrad

wo:

  • Q_air = tatsächlicher volumetrischer Luftstrom bei Einlassbedingungen (m³/s)
  • P_inlet = absoluter Einlassdruck (kPa) ≈ 101,3 kPa auf Meereshöhe
  • P_outlet = absoluter Förderdruck (kPa) = Manometerdruck 101,3
  • ln = natürlicher Logarithmus
  • Effizienz = isentropischer Wirkungsgrad des Gebläses (aus der Herstellerkurve, typischerweise 65–82 %).

Benchmarks zur Gebläseeffizienz:

Gebläsetyp Maximaler isentropischer Wirkungsgrad Typische Feldeffizienz Teillastwirkungsgrad (50 % Durchfluss)
Wurzeln dreilappig (kein VFD) 55–65 % 50–60 % 35–45 %
Wurzeln dreilappig (mit VFD) 55–65 % 55–62 % 50–58 %
Rotationsschnecke (mit VFD) 65–75 % 62–70 % 60–68 %
Mehrstufige Zentrifuge 65–72 % 60–68 % 45–55 % (Anstiegsrisiko)
Hochgeschwindigkeitsturbo (Direktantrieb) 72–82 % 70–78 % 65–75 %

Das häufigste Effizienzproblem in der Branche: Gebläse laufen kontinuierlich mit 40–60 % des Auslegungsdurchflusses weil das Belüftungssystem für Spitzenströmungsbedingungen konzipiert wurde, die selten auftreten. Bei einem Durchfluss von 50 % verliert ein Roots-Gebläse 15–25 Prozentpunkte an Effizienz im Vergleich zu seinem Spitzenwert – und verschwendet damit einen erheblichen Teil jeder verbrauchten kWh.

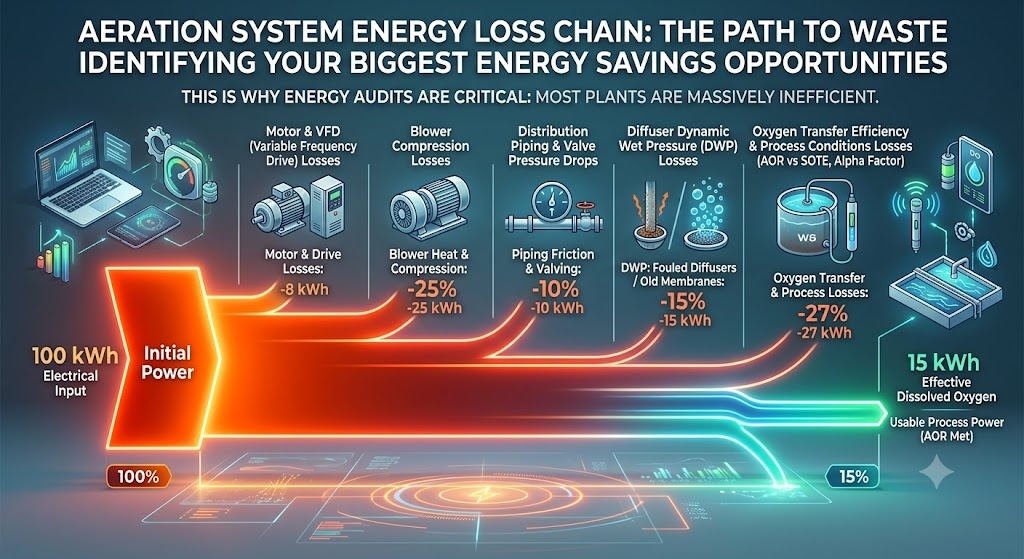

Schritt 3: Ordnen Sie die Energieverlustkette zu

In jedem Belüftungssystem gibt es vier Stellen, an denen zwischen dem Stromzähler und dem gelösten Sauerstoff im Tank Energie verloren geht. Die Quantifizierung jedes Verlusts zeigt, wo eingegriffen werden muss.

Die Energieverlustkette:

Elektrischer Eingang → Gebläsemotorverluste → Gebläsekompressionsverluste → Rohr-/Ventilverteilungsverluste → Diffusor-DWP-Verluste → Sauerstoffübertragungsverluste

Verlustphase Typische Größe Ursache Audit-Check
Elektrische Verluste des Motors 3–8 % Motoralterung, Teillast Messen Sie den Leistungsfaktor und die Stromaufnahme des Motors
Kompressionsverluste des Gebläses 20–35 % Gebläsetyp, operating point Vergleichen Sie die tatsächliche mit der theoretischen isothermen Leistung
Rohr- und Ventilverluste 5–15 % Unterdimensioniertes Rohr, verschmutzte Ventile, überzählige Steuerventile Druckabfall im gesamten Verteilungssystem
DWP-Verluste des Diffusors 5–25 % Verschmutzung, Alterung, Über-/Unterfluss DWP-Messung (siehe DWP-Artikel)
Sauerstoffübertragungsverluste 30–60 % Alpha-Faktor, DO-Sollwert, Blasengröße Abgastest oder SOTE-Schätzung

Der kombinierte Effekt: Pro 100 kWh, die der Gebläsemotor verbraucht, gelangen typischerweise nur 15–35 kWh als gelöster Sauerstoff in die Mischflüssigkeit.


Schritt 4: Identifizieren Sie die fünf größten Einsparmöglichkeiten

Chance 1: VFD für Gebläse (15–30 % Einsparungen)

Die meisten Anlagen wurden für tägliche/saisonale Spitzenlasten ausgelegt. Die tatsächliche Durchschnittslast beträgt typischerweise 40–70 % der Spitzenlast. Ein Gebläse, das mit fester Drehzahl läuft, um den Spitzenbedarf zu decken, läuft die meiste Zeit seiner Betriebsdauer bei ineffizienter Teillast.

Frequenzumrichter (VFDs) ermöglichen die Anpassung der Gebläsegeschwindigkeit an den tatsächlichen Sauerstoffbedarf. Dreiflügelige Verdrängergebläse mit VFD zur Drehzahlregelung bieten einen Regelbereich von 60–70 %, was eine große betriebliche Flexibilität ermöglicht.

Energieeinsparungen durch VFD: 15–30 % der Gebläseenergie in typischen Anlagen. Amortisation: 2–4 Jahre je nach Stromtarif und Lastschwankung.

VFD ist am effektivsten, wenn: Die Last schwankt erheblich (Tagesschwankungen > 2:1), mehrere Gebläse sind installiert, die aktuellen Gebläse laufen kontinuierlich mit >70 % Geschwindigkeit.

VFD ist am wenigsten effektiv, wenn: Gebläse laufen die meiste Zeit bereits mit 95–100 % Drehzahl (Anlage mit eingeschränkter Kapazität) oder wenn ein Roots-Gebläse bereits auf das Minimum gedrosselt ist.

Möglichkeit 2: DO-Sollwertreduzierung (10–20 % Einsparungen)

Die meisten Anlagen arbeiten im gesamten Belüftungsbecken mit einem DO-Sollwert von 2,0 mg/L – ein pauschaler Wert, der die Worst-Case-Bedingungen abdeckt. Bei durchschnittlicher Belastung bedeutet dies eine chronische Überbelüftung.

Durch die Reduzierung des DO-Sollwerts von 2,0 mg/L auf 1,5 mg/L (immer noch völlig ausreichend für die Nitrifikation bei normalen Temperaturen) wird der Luftbedarf typischerweise um 10–20 % reduziert. Dies ist der kostengünstigste verfügbare Eingriff – oft erreichbar durch Neuprogrammierung der SPS ohne Kapitalaufwand.

Wichtig: Die Reduzierung des Sauerstoffsollwerts muss mit einer zuverlässigen Kalibrierung des Sauerstoffsensors gekoppelt sein. Drift bei Sauerstoffsensoren kommt häufig vor und führt dazu, dass der tatsächliche Sauerstoffgehalt unter dem angezeigten Wert liegt. Eine Reduzierung des Sollwerts ohne Neukalibrierung der Sensoren birgt die Gefahr von Prozessstörungen.

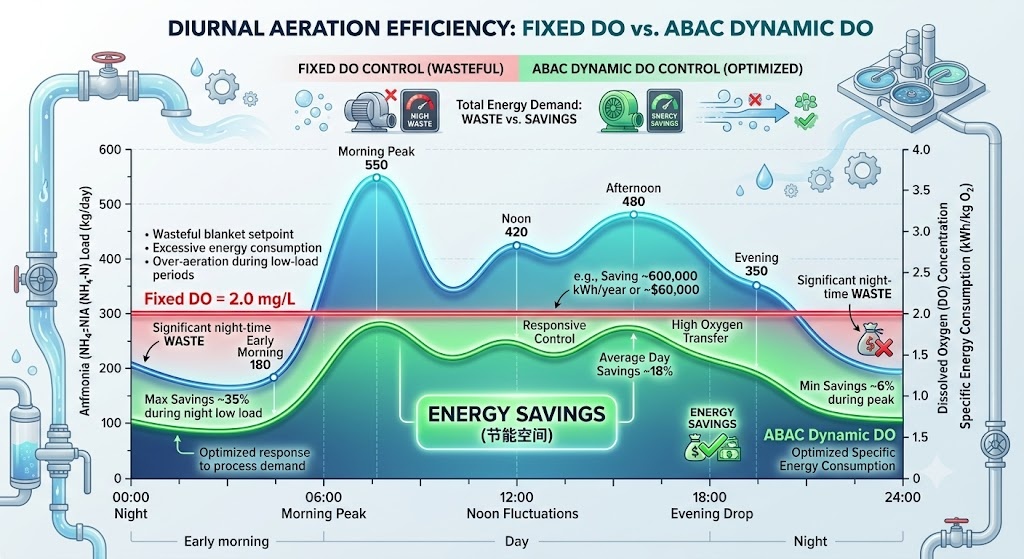

Chance 3: Ammoniakbasierte Belüftungskontrolle – ABAC (15–25 % zusätzliche Einsparungen gegenüber der DO-Kontrolle)

Die Standard-DO-Steuerung hält unabhängig vom tatsächlichen biologischen Bedarf eine feste DO-Konzentration aufrecht. ABAC geht noch eine Ebene tiefer – es misst die Ammoniakkonzentration im Abwasser und passt den DO-Sollwert dynamisch an, je nachdem, ob die Nitrifikation abgeschlossen ist.

Da sich die OTE bei niedrigeren DO-Konzentrationen verbessert, können Energieeinsparungen erzielt werden, indem die minimale DO-Konzentration aufrechterhalten wird, die den Prozesszielen entspricht. ABAC-Systeme nutzen den Einfluss von DO sowohl auf OTE als auch auf die Geschwindigkeit der biologischen Umwandlung von Ammoniak.

In der Praxis: Nachts, wenn die Ammoniakbelastung niedrig ist, lässt ABAC zu, dass der Sauerstoffgehalt auf 0,8–1,2 mg/L sinkt und dennoch eine vollständige Nitrifikation erreicht wird. Während der morgendlichen Spitzenbelastung steigt der Sauerstoffgehalt auf 2,5–3,0 mg/L, bevor Ammoniak durchbricht. Diese dynamische Reaktion ist bei einem festen DO-Sollwert nicht möglich.

Eine von Envirosim veröffentlichte Fallstudie zeigte, dass in einer nitrifizierenden Belebtschlammanlage die manuelle DO-Steuerung zu DO-Schwankungen von 0,5 auf 3,5 mg/L und 590 kWh/MGD-Gebläseenergie führte. Die konventionelle DO-Kontrolle reduzierte dies nur um 3 %. ABAC reduzierte den Energiebedarf deutlich weiter, indem es den DO-Betriebsbereich auf das Minimum einschränkte, das für eine vollständige Nitrifikation unter allen Belastungsbedingungen erforderlich ist.

Fortschrittliche Steuerungstechnologien, einschließlich MPC mit integrierter KI und maschinellem Lernen, können den Energieverbrauch im Vergleich zum manuellen Betrieb um 30–40 % senken und den Sauerstoffgehalt um 35–40 % erhöhen.

ABAC-Implementierungsanforderungen: Ammoniaksensor (ionenselektive Elektrode oder Online-Analysator) in der Nähe des Ablaufendes des Belüftungsbeckens; DO-Sensoren in jeder Kontrollzone; SCADA-Integration; VFD-Gebläse für Reaktionsfähigkeit.

Gelegenheit 4: Diffusorwartung – DWP-Reduzierung (8–20 % Einsparungen)

Verschmutzte Diffusoren erzeugen größere Blasen mit geringerem SOTE und erhöhen den DWP – was bedeutet, dass das Gebläse härter arbeiten muss, um die gleiche Luft durchzudrücken. Der kombinierte Effekt verschmutzter Diffusoren bei DWP = 100 mbar gegenüber DWP = 20 mbar ist eine 15–25 %ige Steigerung der Energie pro übertragener Sauerstoffeinheit.

Die US-Umweltschutzbehörde berichtet, dass die Implementierung eines ordnungsgemäß konzipierten Belüftungskontrollsystems die Belüftungsenergie um 25 bis 40 Prozent reduzieren konnte. Diese Einsparungen sind jedoch nur möglich, wenn die Diffusoren sauber sind – ein verschmutztes Diffusorsystem macht die Vorteile einer erweiterten Steuerung zunichte.

Prioritätsreihenfolge für die Wartung des Diffusors:

  1. Berstluftreinigung (kostenlos, vierteljährlich) – gewinnt 5–15 % SOTE in biologisch verschmutzten Systemen zurück
  2. Säurereinigung (moderate Kosten, jährlich in Gebieten mit hartem Wasser) – gleicht den durch Kalkablagerungen verursachten DWP-Anstieg aus
  3. Membranaustausch (Kapitalkosten, 5–10-Jahres-Zyklus) – erforderlich, wenn der DWP nach der chemischen Reinigung >80 mbar bleibt

Das vollständige Rahmenwerk für Wartungsentscheidungen finden Sie im DWP-Artikel.

Chance 5: Upgrade der Gebläsetechnologie (20–35 % Einsparungen, kapitalintensiv)

Wenn die Anlage mit Roots-Trilobe-Gebläsen gebaut wurde, die bei einem Gegendruck von über 0,5 bar betrieben werden – was bei vielen Anlagen der Fall ist, da Roots-Gebläse jahrzehntelang die Standardtechnologie waren –, führt deren Ersatz durch Hochgeschwindigkeits-Turbogebläse oder Rotationsschraubengebläse zu erheblichen Effizienzsteigerungen.

Gebläse-Upgrade Spitzeneffizienzgewinn Energieeinsparungen (indikativ) Rückzahlung
Wurzeln → Rotationsschraube (gleicher Druck) 10–15 Prozentpunkte 15–20 % 4–7 Jahre
Wurzeln → Hochgeschwindigkeitsturbo 15–25 Prozentpunkte 20–30 % 5–9 Jahre
Mehrstufige Zentrifuge → Turbo 8–15 Prozentpunkte 10–20 % 5–8 Jahre
Fügen Sie VFD zum vorhandenen Schraubengebläse hinzu 8–15 % bei Teillast 10–20 % 2–4 Jahre

Der Austausch des Gebläses ist der Eingriff mit den höchsten Kapitalkosten, bringt jedoch die nachhaltigsten Einsparungen – Effizienzsteigerungen sind unabhängig vom Verhalten des Bedieners und werden ohne größere mechanische Ausfälle nicht beeinträchtigt.


Schritt 5: Quantifizieren Sie die Einsparungen – das Audit-Output

Ein vollständiges Energieaudit für die Belüftung liefert eine Einsparmatrix: Jede Möglichkeit wird in kWh/Jahr und $/Jahr quantifiziert, mit geschätzten Implementierungskosten und einer einfachen Amortisationszeit.

Beispielhafte Audit-Ausgabe – 10.000 m³/Tag kommunale Anlage, 191 kW Gebläselast, 0,10 $/kWh Strom:

Gelegenheit Energieeinsparung Jährliche Ersparnis Implementierungskosten Einfache Amortisation
DO-Sollwert 2,0 → 1,5 mg/L (SPS-Neuprogrammierung) 15 % 25.000 $ 2.000 $ 1 Monat
Diffusor-Burst-Reinigungssäure reinigen 12 % 20.000 $ 5.000 $ 3 Monate
VFD am Hauptgebläse 18 % 30.000 $ 40.000 $ 16 Monate
ABAC-Implementierung 20 % 33.000 $ 80.000 $ 29 Monate
Austausch des Gebläses (Roots → Turbo) 25 % 42.000 $ 250.000 $ 71 Monate

Hinweis: Einsparungen sind nicht vollständig additiv – DO-Sollwertreduzierung und ABAC lösen sich überschneidende Probleme. Kombinierte realistische Einsparung aus allen fünf Maßnahmen: 35–50 % der Ausgangsbelüftungsenergie, wobei der größte Teil der Einsparung innerhalb von 3 Jahren allein durch die ersten drei Maßnahmen erreichbar ist.

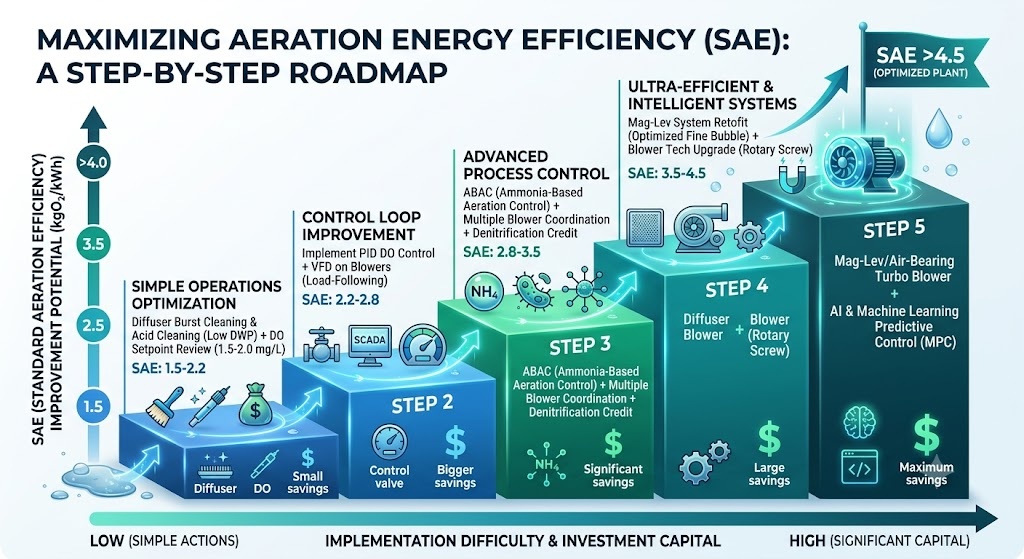

Strategien zur Belüftungskontrolle nach Pflanzengröße

Kleine Kläranlagen profitieren von Ein/Aus- und PID-Steuerungsmethoden, was zu Energieeinsparungen von 10–25 % und einer Reduzierung des Sauerstoffgehalts um 5–30 % führt. Kaskadenregelung und modellprädiktive Regelung verbessern die Energieeffizienz in mittelgroßen Kläranlagen um 15–30 %. Fortschrittliche Kläranlagen, die MPC mit integrierter KI und maschinellem Lernen nutzen, können den Energieverbrauch um 30–40 % senken.

Pflanzengröße Geeignete Kontrollstrategie Realistische Energieeinsparung
< 1.000 m³/Tag Manuelle Ein-/Aus-Gebläse-DO-Einstellung 5–15 %
1.000–5.000 m³/Tag PID DO-Steuerung VFD 15–25 %
5.000–20.000 m³/Tag Kaskaden-DO-Steuerung ABAC VFD 20–35 %
> 20.000 m³/Tag MPC ABAC-Mehrgebläse-Koordination 25–40 %
> 50.000 m³/Tag MPC AI/ML-Lastvorhersage, vollständige Instrumentierung 30–45 %

Der Denitrifikationskredit: Freie Sauerstoffrückgewinnung

Eine der am häufigsten übersehenen Energieeinsparungen in Anlagen mit anoxischen Zonen. Bei der Denitrifikation verwenden Bakterien NO₃ als Elektronenakzeptor anstelle von O₂ und gewinnen so effektiv Sauerstoff aus dem Nitratmolekül zurück.

Sauerstoffgutschrift = 2,86 kgO₂ pro kg NO₃-N reduziert

Für eine Anlage, die 15 mg/L NO₃ aus einem Durchfluss von 10.000 m³/Tag denitrisiert:

  • NO₃ reduziert = 15 × 10.000 / 1.000 = 150 kg NO₃-N/Tag
  • Sauerstoffguthaben = 150 × 2,86 = 429 kgO₂/Tag

Bei SAE = 2,5 kgO₂/kWh ist diese Gutschrift wert: 429 / 2,5 = 172 kWh/Tag = 6.200 $/Jahr

Anlagen, die anoxische Zonen haben, aber die Denitrifikationsgutschrift in ihrer Gebläsesteuerungslogik nicht berücksichtigen, belüftet zu stark und verschwenden täglich Energie in Höhe dieser Gutschrift.


Schnelle Audit-Checkliste: 30 Minuten in der Druckerei

Führen Sie diese Checkliste durch, bevor Sie ein vollständiges Audit in Auftrag geben. Sie identifiziert die drei häufigsten schnellen Erfolge:

1. Lesen Sie den Auslassdruck des Gebläses ab und berechnen Sie den DWP

  • Wenn DWP > 60 mbar → Diffusorreinigung erforderlich → potenzielle Energieeinsparung von 10–15 %

2. Überprüfen Sie den Betriebspunkt des Gebläses im Vergleich zur Auslegungskurve

  • Wenn Gebläse mit < 60 % des Nenndurchflusses bei Auslegungsdruck laufen → überdimensioniert oder überdruckt → VFD oder Sollwertreduzierung erforderlich

3. Lesen Sie den durchschnittlichen DO aus dem SCADA-Trend (letzte 7 Tage) ab.

  • Wenn der durchschnittliche Sauerstoffgehalt zu jeder Tageszeit > 2,5 mg/L ist → Überbelüftung → Sollwertreduzierung oder ABAC-Kandidat

4. Vergleichen Sie die tatsächliche Gebläseleistung mit dem theoretischen Bedarf

  • Berechnen Sie den AOR aus der Zulauflast, wandeln Sie ihn in SOTR um und berechnen Sie die theoretische Gebläseleistung
  • Wenn die tatsächliche Gebläseleistung > 130 % der theoretischen → Effizienzlücke von > 30 % → Gebläseprüfung erforderlich ist

5. Überprüfen Sie die tageszeitliche Schwankung der Gebläseleistung

  • Wenn das Gebläse unabhängig von der Tageszeit mit konstanter Drehzahl läuft → keine Lastfolgeregelung → VFD-DO-Regelung ist der vorrangige Eingriff

Zusammenfassung: SAE-Verbesserungs-Roadmap

Aktuelle SAE Vorrangige Maßnahme Erwartete SAE nach Maßnahmen
< 1,5 kgO₂/kWh Überprüfung des DO-Sollwerts für die Diffusorreinigung 1,8–2,2
1,5–2,0 kgO₂/kWh VFD-DO-Steuerung hinzufügen 2,2–2,8
2,0–2,5 kgO₂/kWh Fügen Sie ABAC hinzu, um die Abdeckung des Diffusors zu optimieren 2,5–3,5
2,5–3,5 kgO₂/kWh Upgrade der Gebläsetechnologie, wenn das Gerät älter als 10 Jahre ist 3,5–4,5
> 3,5 kgO₂/kWh Gut optimiert – konzentrieren Sie sich auf die Wartung des Diffusors Pflegen


Zugehörige Produkte: Die Feinblasen-Scheibendiffusoren, Plattendiffusoren, Rohrdiffusoren und Belüftungsschläuche von Nihao unterstützen alle die in diesem Prüfrahmen beschriebenen diffusorseitigen Optimierungen. Die Aufrechterhaltung eines niedrigen DWP durch die Auswahl von EPDM- oder Silikonmembranen und regelmäßige Reinigung ist für die meisten Anlagenbetreiber der Eingriff mit dem höchsten ROI und dem geringsten Kapitalaufwand. Kontakt [email protected] zur Unterstützung der Diffusorsystembewertung.

Contact Us

*We respect your confidentiality and all information are protected.

×
Passwort
Password bekommen
Geben Sie ein Passwort ein, um relevante Inhalte herunterzuladen.
Einreichen
submit
Bitte senden Sie uns eine Nachricht
