Bandfilterpresse: Ein umfassender Leitfaden zur Schlammentwässerung

Einführung in Bundfilterpressen

Was ist eine Bundfilterpresse?

Die Bundfilterpresse (BFP) ist ein wichtiges Gerät im Bereich der Schlammentwässerung und Abwasserbehandlung . Im Wesentlichen handelt es sich um ein kontinuierliches mechanisches Gerät, das dazu dient, Flüssigkeit aus einer Schlammaufschlämmung zu trennen und so ein trockeneres, besser handhabbares Material zu erzeugen, das als „Filterkuchen“ bekannt ist.

Dabei wird der konditionierte Schlamm zwischen zwei gespannten, porösen Bändern geleitet. Während der Schlamm gepresst und durch eine Reihe von Walzen gepresst wird, wirken Schwerkraft, Scherung und Druck zusammen, um das Wasser effizient zu entfernen. Dies führt zu einer deutlichen Reduzierung des Schlammvolumens.

Warum ist die Schlammentwässerung wichtig?

Die Schlammentwässerung ist nicht nur ein sekundärer Prozess; Es ist von entscheidender Bedeutung für die betriebliche Effizienz und finanzielle Nachhaltigkeit von Abwasserbehandlung plants und verschiedene Industrieanlagen.

• Volumenreduzierung: Durch die Entfernung von bis zu 80–90 % des Wassers wird das Gesamtvolumen drastisch reduziert Schlamm der Entsorgung bedürfen. Dies ist der Hauptfaktor zur Minimierung der Transport- und Entsorgungskosten.
• Kosteneinsparungen: Die Entsorgung von Nassschlamm ist teuer. Durch die Erhöhung der Kuchenfeststoffe Inhalt können Einrichtungen erhebliche Deponiegebühren und Transportkosten einsparen.
• Handhabung und Stabilität: Entwässerter Schlamm ist einfacher zu handhaben, zu stapeln und zu lagern. Der Trockenkuchen ist außerdem stabiler, was Geruchsprobleme minimiert und seine Eignung für eine potenzielle sinnvolle Wiederverwendung wie Kompostierung oder Landausbringung verbessert.

Kurze Geschichte und Entwicklung

Die concept of using pressure to separate solids from liquids has been around for centuries, but the modern Bandfilterpresse entstand Mitte des 20. Jahrhunderts.

Ursprünglich stützte sich die Entwässerung stark auf weniger effiziente Methoden wie Trockenbetten oder einfache Platten- und Rahmenpressen. Die Entwicklung von Durchlaufmaschinen war ein großer Fortschritt, da sie dem Bedarf an höherem Durchsatz in schnell wachsenden kommunalen und industriellen Sektoren gerecht wurde. Frühe Modelle waren einfache Schwerkraftentwässerungsgeräte, aber im Laufe der Zeit wurden sie so weiterentwickelt, dass sie mehrere Druckzonen enthielten und ausgefeilter wurden Polymer-Dosiersysteme zu verbessern Entwässerungseffizienz , was zu den heute verwendeten automatisierten Einheiten mit hoher Kapazität führte.

---

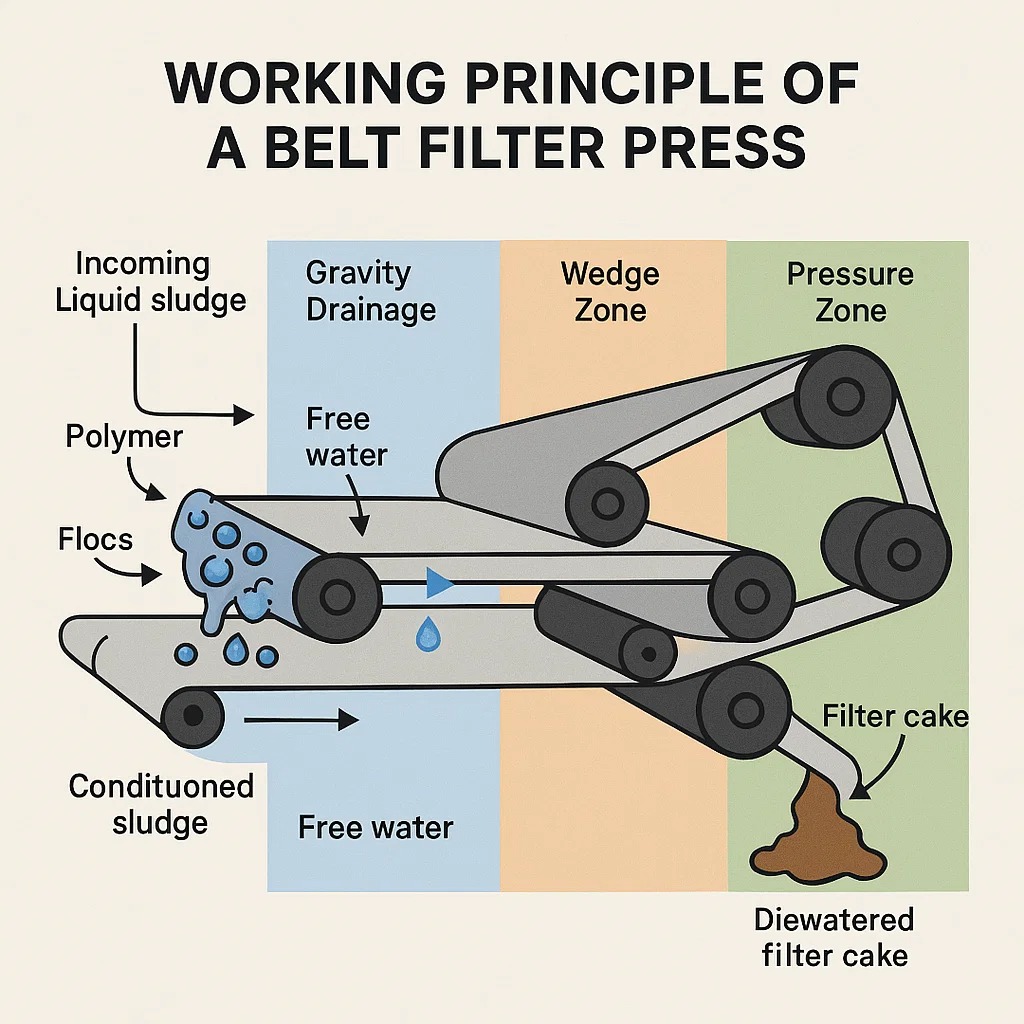

Funktionsprinzip einer Bandfilterpresse

Die operation of a Bundfilterpresse (BFP) ist ein kontinuierlicher, mehrstufiger Prozess, der chemische Konditionierung, Schwerkraft und mechanischen Druck nutzt, um Wasser abzutrennen Schlamm . Der Prozess kann in vier verschiedene Zonen unterteilt werden:

1. Konditionierung (Flockung)

Vor dem Eintritt in die Presse muss der einströmende flüssige Schlamm so vorbereitet werden, dass er sein Wasser effektiv abgeben kann. Dies geschieht durch Schlamm conditioning .

• Prozess: Ein chemischer Wirkstoff, typischerweise ein organischer Stoff mit hohem Molekulargewicht Polymer , vermischt sich schnell mit dem Schlamm. Das Polymer bewirkt, dass die winzigen, dispergierten Feststoffe zu größeren, stabileren Massen zusammenklumpen Flocken .
• Zweck: Diese flocs trap the solids and improve the sludge’s permeability, making it much easier for water to drain in the subsequent steps. Proper conditioning is the key factor in achieving high Entwässerungseffizienz .

2. Schwerkraftentwässerungszone

Die conditioned sludge first enters the gravity drainage zone, typically at the beginning of the top filter belt.

• Prozess: Die sludge flows onto a wide, horizontal section of the porous Filterband . Unter der Schwerkraft fließt das bei der Konditionierung freigesetzte freie Wasser schnell durch das Band, unterstützt durch eine offen gewebte Bandstruktur.
• Zweck: In dieser Phase wird ein großer Prozentsatz des leicht abzulassenden Wassers entfernt, wodurch die Feststoffkonzentration von der anfänglichen flüssigen Aufschlämmung (häufig 1–5 % Feststoffgehalt) auf eine dicke, halbfeste Masse (häufig 10–15 % Feststoffgehalt) erhöht wird, bevor Druck ausgeübt wird.

3. Keilzone

Die wedge zone serves as the transition from gravity drainage to high-pressure dewatering.

• Prozess: Die sludge, now consolidated, is gradually squeezed between the upper and lower Filterbands da sie in einer „Keil“-Form zusammenlaufen. Durch den sich verengenden Spalt werden erste, sanfte Druckkräfte auf den Schlamm ausgeübt.
• Zweck: Diese langsame, kontrollierte Kompression verhindert, dass die große Flüssigkeitsmenge herausplatzt (sogenanntes „Blinden“ oder „Ausspritzen“) und bereitet den festen Kuchen auf den folgenden starken Druck vor, indem er ihn gleichmäßig über die Bandbreite verteilt.

4. Druckzone

Dies ist der Hauptentwässerungsabschnitt, in dem der Großteil des verbleibenden Wassers herausgedrückt wird.

• Prozess: Die two filter belts, with the sludge cake sandwiched between them, are guided through a serpentine path of progressively smaller diameter Rollen . Durch den abnehmenden Durchmesser und die zunehmende Spannung der Riemen wird der Kuchen hohen Scherkräften und hohem Druck ausgesetzt.
• Unterzonen:
  • Niederdruck: Die first set of rollers applies moderate pressure.
  • Hochdruck/Scherung: Die inner-most rollers apply maximum force, sometimes in rapid succession, to physically press the water out of the compressed cake.
• Ausgabe: Die dewatered sludge, now referred to as the Filterkuchen , verlässt die Presse mit einer hohen Konzentration an Kuchenfeststoffe (normalerweise 18–35 % Feststoffe, abhängig von der Schlammart). Anschließend trennen sich die Bänder und Abstreifer entnehmen den Kuchen zur Entsorgung oder Weiterverarbeitung.

---

Schlüsselkomponenten einer Bandfilterpresse

A Bundfilterpresse (BFP) ist eine hochentwickelte Maschine, die aus mehreren miteinander verbundenen Systemen besteht, die harmonisch zusammenarbeiten, um eine effiziente Entwässerung zu erreichen. Das Verständnis dieser Kernkomponenten ist wichtig für Betrieb der Bandpresse und Wartung .

Filterbänder (das Kernfiltrationsmedium)

Die belts are arguably the most critical component, directly involved in the filtration process.

• Funktion: Zwei durchgehende, poröse Bänder (ein Ober- und ein Unterband) umschließen den konditionierten Schlamm. Sie halten die Feststoffpartikel zurück und lassen das Filtrat (Wasser) passieren.
• Material: Die Bänder bestehen in der Regel aus langlebigen synthetischen Materialien wie Polyester oder Polypropylen und sind mit einer bestimmten Maschenweite gewebt, um die Feststoffrückhaltung und den Wasserabfluss zu optimieren.
• Bandverfolgung: Die belts must remain perfectly aligned to prevent damage or spillage. Sophisticated pneumatische Systeme Regelt die Riemenspannung und -führung häufig automatisch.

Rollen (Ausüben von Druck und Scherung)

Die rollers are the physical mechanisms that generate the dewatering force.

• Funktion: Die sludge-filled belts travel around a series of large and small Rollen in einem Schlangenmuster angeordnet. Diese Rollen sind für den zunehmenden Druck in den Keil- und Druckzonen verantwortlich.
• Typen:
  • Schwerkraftwalzen: Wird hauptsächlich in der Schwerkraftentwässerungszone verwendet.
  • Andruckrollen: Kleinere Rollen in der Druckzone, die eine hohe Kontaktkraft erzeugen und scheren durch starkes Biegen der Riemen.

Antriebssystem (Bewegungssteuerung)

Die drive system controls the movement and speed of the filter belts.

• Funktion: Es treibt die Drehung der Hauptantriebsrolle an, die die gesamte Riemenbaugruppe zieht.
• Mechanismus: Normalerweise ein Elektromotor, der mit einem Getriebe verbunden ist. Moderne Systeme verwenden häufig Frequenzumrichter (VFDs), um eine präzise Steuerung der Bandgeschwindigkeit zu ermöglichen.
• Bedeutung: Bandgeschwindigkeit ist ein wichtiger Betriebsparameter, der basierend auf angepasst wird Schlamm characteristics und gewünscht Durchsatz .

Pneumatisches System (Spannung und Nachführung)

Dieses System gewährleistet die Integrität und optimale Leistung der Filterbänder.

• Funktion: Mithilfe von Druckluft werden die Riemen kontrolliert und kontinuierlich gespannt und eventuelle Fehlausrichtungen (Bandlauf) automatisch korrigiert.
• Bedeutung: Eine konstante Spannung ist entscheidend, um einen gleichmäßigen und maximalen Druck zu erzielen Entwässerungseffizienz . Eine ordnungsgemäße Führung verhindert, dass die Bänder von den Rollen laufen, was zum Reißen oder zum Stillstand der Anlage führen könnte.

Control Panel (Automatisierung und Überwachung)

Die control panel serves as the brain of the belt filter press.

• Funktion: Es beherbergt die Automatisierung Systeme, speicherprogrammierbare Steuerungen (SPS) und Bedienerschnittstellen. Es überwacht Prozessvariablen wie Bandgeschwindigkeit, Polymerfluss und Bandspannung.
• Fortgeschrittene Systeme: Moderne BFPs verfügen über ausgefeilte Steuerungen für automatisierte Start-/Abschaltsequenzen und Fernüberwachung und tragen so zu einer Verbesserung bei Energieeffizienz und reduzierte Bedienereingriffe.

Waschsystem (Aufrechterhaltung der Effizienz)

Die washing system prevents the belts from clogging, which is critical for continuous operation.

• Funktion: Hochdruck-Wassersprühbalken reinigen die Bänder unmittelbar nach der Reinigung Filterkuchen wird ausgetragen und entfernt verbleibende Feststoffe, die das Bandgewebe verstopfen könnten.
• Mechanismus: Es verwendet eine spezielle Pumpe, um Hochdruckwasser zu liefern, das dann häufig gesammelt und zurück zur Vorderseite des Gebäudes geleitet wird Abwasserbehandlung plants (Kläranlagen) zur Wiederaufbereitung.

---

Arten von Bandfilterpressen

Während das grundlegende Arbeitsprinzip dasselbe bleibt, Bandfilterpressees gibt es in verschiedenen Konfigurationen, die für unterschiedliche Kapazitäten, Schlammarten und Platzbeschränkungen ausgelegt sind. Sie werden im Allgemeinen nach Größe/Kapazität und Bandkonfiguration kategorisiert.

Basierend auf Größe und Kapazität

Die size of the press is primarily defined by the width of its Filterbänder , was den Durchsatz oder die Kapazität bestimmt.

• Labor-/Piloteinheiten: Kleine Pressen zum Testen und Optimieren verschiedener Schlammarten Polymer dosing und Skalierung der Daten, bevor in eine Einheit in voller Größe investiert wird.
• Kleine bis mittelgroße Pressen: Wird typischerweise in kleineren Kommunen verwendet Abwasserbehandlung plants oder Industrieanlagen mit moderaten Durchflussraten (z. B. kleine Lebensmittelverarbeitungsbetriebe). Die Bandbreiten können zwischen 0,5 und 1,5 Metern liegen.
• Große Hochleistungspressen: Diese Maschinen wurden für große städtische Kläranlagen und großtechnische Industrieanwendungen (wie Papier und Zellstoff) entwickelt, verfügen über breite Bänder (bis zu 3 Meter oder mehr) und sind für den kontinuierlichen Betrieb mit hohem Volumen ausgelegt.

Basierend auf der Riemenkonfiguration

Die design and arrangement of the belts and rollers lead to different configurations, optimizing the sludge’s time in the gravity and pressure zones.

1. BFPs mit niedrigem Druck und hoher Schwerkraft

• Eigenschaften: Diese models feature an extended Schwerkraftentwässerungszone Dabei werden häufig ein Gefälle oder zusätzliche Rollen verwendet, um die anfängliche Wasserentfernung vor der Druckstufe zu maximieren.
• Anwendung: Am besten geeignet für Schlämme mit guten Entwässerungseigenschaften und hohem Anfangsgehalt an freiem Wasser (z. B. bestimmte Mineral- oder Industrieschlämme).

2. Standard-BFPs mit drei Zonen

• Eigenschaften: Die most common configuration, featuring distinct gravity, wedge, and pressure zones, as detailed earlier. They balance efficiency and cost-effectiveness.
• Anwendung: Weit verbreitet in kommunale Abwasserbehandlung und verschiedene industrielle Anwendungen.

3. Doppelbandpressen (Eindickung und Entwässerung)

• Eigenschaften: Einige fortgeschrittene Einheiten integrieren a Schlamm thickening (häufig ein Rotationstrommel-Eindicker) direkt mit der Entwässerungsstufe der Bandpresse.
• Zweck: Die thickener first increases the solids concentration of very dilute sludge, improving the press’s efficiency and Durchsatz Kapazität.

Spezialisierte Bandfilterpressen

Diese are designed for particular requirements, often focusing on maximizing final cake dryness.

• Hochdruck-Bandfilterpressen: Diese use smaller pressure Rollen und extrem hoher Riemenspannung, um das absolute Maximum zu erreichen Kuchenfeststoffe Inhalt.
• Anwendung: Unverzichtbar, wenn die Reduzierung des Schlammvolumens von entscheidender Bedeutung ist oder wenn der Endkuchen zur thermischen Trocknung oder Verbrennung bestimmt ist, wo ein hoher Feststoffgehalt erhebliche Einsparungen ermöglicht Energieverbrauch .

---

Anwendungen von Bandfilterpressen

Die Bundfilterpresse (BFP) ist eine vielseitige Entwässerungslösung, die in einem breiten Branchenspektrum überall dort eingesetzt wird, wo eine Fest-Flüssigkeits-Trennung und Volumenreduzierung von Schlamm erforderlich ist.

Kläranlagen

Dies ist die primäre und häufigste Anwendung für BFPs.

• Kommunale Abwasserbehandlung: BFPs sind in Stadt und Gemeinde unverzichtbar Abwasserbehandlung plants (Kläranlagen). Sie entwässern den organischen Schlamm (Biofeststoffe), der bei primären und sekundären Behandlungsprozessen entsteht. Das Ergebnis Filterkuchen Das Volumen wird erheblich reduziert, wodurch die Entsorgung (Deponierung, Verbrennung) oder die sinnvolle Wiederverwendung (Landanwendung, Kompostierung) wesentlich kostengünstiger wird.

Industrielle Anwendungen

BFPs werden in zahlreichen Produktions- und Verarbeitungsumgebungen zur Verwaltung industrieller Abfallströme eingesetzt.

• Lebensmittelverarbeitung: Schlämme, die beim Waschen von Gemüse, bei der Verarbeitung von Fleisch oder beim Brauen von Bier entstehen, enthalten oft große Mengen an Feststoffen. BFPs entwässern diese organischen Schlämme effizient und tragen so zur Einhaltung gesetzlicher Vorschriften bei und senken die Entsorgungskosten für Branchen wie Molkereien, Brauereien und Schlachthöfe.
• Papier- und Zellstoffindustrie: Die process of making paper generates large quantities of fibrous sludge and waste materials. BFPs are key to dewatering this paper sludge, often achieving very high throughputs due to the fibrous nature of the solids.
• Chemische und pharmazeutische Produktion: BFPs werden zur Entwässerung von Abfallschlämmen, zur Verarbeitung von Nebenprodukten und sogar zur Trennung von Endprodukten eingesetzt, sofern die Materialien mit dem Bandmaterial und der mechanischen Beanspruchung kompatibel sind.

Bergbaubetriebe

Im Bergbausektor werden BFPs für das Tailing-Management und die Konzentratentwässerung eingesetzt.

• Tailing-Entwässerung: BFPs helfen dabei, Wasser aus Minenrückständen (Abfallmaterial) zurückzugewinnen, was für den Wasserschutz und die Umweltstabilität, insbesondere in trockenen Regionen, von entscheidender Bedeutung ist.
• Konzentratentwässerung: In einigen Fällen werden sie zur Entwässerung von Mineralkonzentraten eingesetzt, wodurch Gewicht und Transportkosten des Endprodukts reduziert werden.

Spezialisierte Nischenanwendungen

• Textilfärben: Entwässerung von Schlamm, der restliche Farbstoffe und Chemikalien enthält.
• Metallveredelung: Abtrennung von Metallhydroxidschlämmen aus verbrauchten Behandlungsbädern.

Die common thread across all these applications is the need for efficient Feststoffabscheidung um das Abfallvolumen zu reduzieren und Wasser zurückzugewinnen, was sich direkt in niedrigeren Betriebskosten und einer verbesserten Umweltkonformität niederschlägt.

---

Vor- und Nachteile von Bandfilterpressen

Das Richtige wählen Entwässerungsausrüstung erfordert ein klares Verständnis der Kompromisse. Die Bundfilterpresse (BFP) bietet erhebliche Vorteile, bringt aber auch gewisse Einschränkungen mit sich.

Vorteile: Warum ein BFP wählen?

Vorteil	Beschreibung	Auswirkungen auf den Betrieb
Kontinuierlicher Betrieb	Die BFP is designed for non-stop processing, unlike batch equipment (e.g., filter presses).	High Durchsatz und es sind keine Ausfallzeiten für die Reinigung oder den Plattenwechsel erforderlich.
Relativ geringer Energieverbrauch	Verwendet hauptsächlich mechanischen Druck und eine kleine Menge Strom für das Antriebssystem und die Pumpen.	Niedriger Betriebskosten im Vergleich zu energieintensiven Methoden wie thermischer Trocknung oder Zentrifugation.
Einfach zu bedienen und zu warten	Die mechanical design is relatively straightforward once optimized, leading to easier Wartung der Bandpresse .	Bediener benötigen im Vergleich zu komplexeren Maschinen eine weniger spezielle Schulung.
Gutes Durchsatz-/Kostenverhältnis	Bietet eine große Verarbeitungskapazität bei vergleichsweise geringeren Investitionen als bestimmte Entwässerungstechnologien mit hohem Feststoffgehalt.	Eine effektive, budgetfreundliche Lösung für mittlere bis große Unternehmen Abwasserbehandlung plants .
Effektive Feststofferfassung	Die belts provide a physical barrier, ensuring high Feststoffabscheidung und sauberes Filtrat, was die Belastung vorgelagerter Prozesse verringert.

Nachteile: Einschränkungen und Überlegungen

• Hohe Anfangsinvestition: Obwohl die Betriebskosten angemessen sind, ist der Kauf und die Installation eines robusten BFP-Systems einschließlich der erforderlichen Vorbehandlungsausrüstung (z. B Polymer-Dosiersysteme ), kann erheblich sein.
• Platzbedarf: BFPs sind typischerweise große, horizontale Maschinen. Sie erfordern eine erhebliche Stellfläche, was in Einrichtungen mit begrenztem Platzangebot ein limitierender Faktor sein kann.
• Empfindlichkeit gegenüber Futterschlammeigenschaften: Die performance is highly dependent on effective Schlamm conditioning . Wenn die Qualität des eingehenden Schlamms bzw Polymer Dosisänderungen häufig, die Pressleistung und Kuchenfeststoffe die Konsistenz kann darunter leiden.
• Waschwasserverbrauch: BFPs erfordern eine erhebliche Menge Hochdruckwasser Waschanlage um das zu behalten Filterbands sauber, was den Gesamtwasserbedarf der Anlage erhöht.
• Geringere endgültige Kuchenfeststoffe (im Vergleich zu anderen Methoden): Obwohl sie für viele Entsorgungswege ausreichend sind, erreichen BFPs im Allgemeinen einen niedrigeren Endwert Kuchenfeststoffe (normalerweise 18-35 %$) im Vergleich zu Schneckenpressen oder Hochdruckfilterpressen (die über 40-60 %$ kosten können).

---

Faktoren, die bei der Auswahl einer Bandfilterpresse zu berücksichtigen sind

Auswahl des Optimalen Bundfilterpresse (BFP) ist eine Entscheidung, die sich auf die langfristigen Betriebskosten auswirkt Entwässerungseffizienz . Eine gründliche Bewertung muss über den Preis hinausgehen und sich auf die Besonderheiten der Anwendung konzentrieren.

Schlammeigenschaften (der Haupttreiber)

Die nature of the material being processed is the most important factor in BFP selection.

• Art und Herkunft: Ist der Schlamm primär, sekundär (biologisch), chemisch oder industriell? Unterschiedliche Schlammarten (z. B. stark faserig oder gelatineartig) erfordern unterschiedliche Drücke und Bandgewebe.
• Anfängliche Feststoffkonzentration: Sehr verdünnter Schlamm muss vor dem effektiven Pressen möglicherweise vorgedickt werden (z. B. mit einem Schwerkraftbandeindicker).
• Entwässerbarkeitsindex: Dies wird durch Labortests ermittelt. Schlecht entwässerte Schlämme erfordern längere Verweilzeiten, was einen größeren BFP oder eine Einheit mit einer erweiterten Einheit bedeutet Schwerkraftentwässerungszone .
• Kompressibilität: Wie viel Druck kann der Schlamm aushalten, bevor der Widerstand die Filtrationsrate verlangsamt?

Kapazitäts- und Durchsatzanforderungen

Die machine must be sized to handle the facility’s expected flow.

• Hydraulische Kapazität: Die volume of sludge (in gallons or cubic meters) the unit must process per hour.
• Feststoffbeladung: Die total dry weight of solids (in kg/hr or lb/hr) the press must handle. This dictates the necessary Filterband Breite, die wichtigste Größenmetrik.

Betriebs- und Wartungskosten

Die total cost of ownership extends well beyond the initial purchase price.

• Polymerverbrauch: Schlammkonditionierung ist ein erheblicher wiederkehrender Aufwand. Eine Einheit, die das Ziel erreicht Kuchenfeststoffe mit niedriger Polymer dosage wird im Laufe der Zeit Geld sparen.
• Energieverbrauch: Vergleichen Sie die PS-Anforderungen des Antriebssystems und der Filtratpumpen und streben Sie eine hohe Leistung an Energieeffizienz .
• Wartungsanforderungen: Berücksichtigen Sie die Kosten für den Austausch von Verschleißteilen, insbesondere der Filterbands und Druck Rollen .

Automatisierung und Kontrolle

Moderne BFPs bieten erhebliche Fortschritte in der Prozesssteuerung.

• Automatisierte Kontrollsysteme: Suchen Sie nach SPS und Sensoren, die sich automatisch anpassen Riemenspannung , Bandgeschwindigkeit , und Polymer dosing als Reaktion auf Schwankungen in der zugeführten Schlammzufuhr. Dadurch verringert sich die Notwendigkeit einer ständigen Überwachung durch den Bediener.
• Fernüberwachung: Systeme mit Fernzugriff erleichtern die Diagnose und Vorhersage Wartung der Bandpresse , wodurch unerwartete Ausfallzeiten minimiert werden.

Reputation und Support des Lieferanten

Die Wahl eines zuverlässigen Partners ist entscheidend für den langfristigen Erfolg.

• Erfahrung und Erfolgsbilanz: Bewerten Sie die Geschichte des Lieferanten mit Ähnlichem Abwasserbehandlung plants oder industrielle Prozesse.
• Lokaler Support: Stellen Sie sicher, dass Ersatzteile, technischer Service und Bedienerschulung schnell verfügbar sind, um Unterbrechungen zu minimieren Dauerbetrieb .

---

Wartung und Fehlerbehebung

Effektiv Wartung der Bandpresse ist für die Sicherstellung einer hohen Qualität unerlässlich Entwässerungseffizienz Dadurch wird die Lebensdauer der Geräte maximiert und kostspielige Ausfallzeiten minimiert. Ein proaktiver Ansatz ist immer kostengünstiger als reaktive Reparaturen.

Regelmäßige Wartungsaufgaben

Durchgängigkeit bei diesen Aufgaben wird sichergestellt Dauerbetrieb des Bundfilterpresse (BFP) :

• Bandinspektion und -wäsche: Stellen Sie sicher, dass Waschanlage funktioniert ordnungsgemäß mit ausreichendem Druck und Durchfluss. Überprüfen Sie regelmäßig die Filterbands auf Anzeichen von Abnutzung, Rissen oder übermäßiger Verstopfung (Verstopfung).
• Riemenspannung und -verfolgung: Überwachen Sie die pneumatisches System um sicherzustellen, dass die Riemen die richtige Spannung behalten. Überprüfen Sie täglich das automatische Spurführungssystem, um ein Herauslaufen des Bandes zu verhindern, das zu schweren Schäden führen kann.
• Rollen- und Lagerschmierung: Befolgen Sie bei allen Lagern den Zeitplan des Herstellers zum Schmieren der Lager Rollen . Schlechte Schmierung ist eine der Hauptursachen für Walzenausfälle.
• Polymersystemprüfung: Kalibrieren Sie regelmäßig Polymer dosing system und prüfen Sie die Zuleitungen auf Verstopfungen. Für eine optimale Lösung muss die Konzentration der Polymerlösung konstant sein Schlamm conditioning .
• Inspektion der Schaberklinge: Stellen Sie sicher, dass scraper blades that remove the Filterkuchen sind scharf und richtig ausgerichtet, um zu verhindern, dass Restkuchen mitgerissen werden und die Bänder verstopfen könnten.

Häufige Probleme und Lösungen

Problem	Mögliche Ursache	Lösung
Nasser Kuchen / schlechte Feststoffe	Unzureichend Polymer dosage oder schlechtes Mischen.	Passen Sie die an Polymer dosieren und sicherstellen, dass das Mischgerät funktioniert.
Nasser Kuchen / schlechte Feststoffe	Falsch Bandgeschwindigkeit (zu schnell) oder Spannung (zu niedrig).	Verlangsamen Sie die Geschwindigkeit des Bandes, um die Entwässerungszeit zu verlängern. anpassen Riemenspannung über das pneumatische System.
Schlammabfluss (von Bändern)	Die gravity or wedge zone is overloaded.	Verlangsamen Sie die Vorschubgeschwindigkeit (Hydraulikleistung) und/oder erhöhen Sie die Polymer dosieren, um stärkere Flocken zu bilden.
Faltenbildung/Beschädigung des Riemens	Ausfall des automatischen Spurführungssystems oder inkonsistente Riemenspannung.	Überprüfen Sie den Luftdruck zu den Spurzylindern und untersuchen Sie die Sensoren auf Fremdkörper oder Fehlfunktionen.
Hohe Vibration/Lärm	Abgenutzte oder festgefressene Rollenlager.	Tauschen Sie die betroffenen Rollenlager sofort aus, um einen katastrophalen Rollenausfall zu verhindern.

---

Innovationen in der Bandfilterpressentechnologie

Während das Grundprinzip der Druckausübung zwischen zwei Riemen konstant bleibt, Bandfilterpressees (BFPs) entwickeln sich ständig weiter, vor allem durch Fortschritte in den Bereichen Automatisierung, Steuerung und Design. Diese Innovationen konzentrieren sich auf die Maximierung Entwässerungseffizienz , wodurch die Betriebskosten (OPEX) gesenkt und die Maschinenverwaltung vereinfacht werden.

Automatisierte Polymerdosiersysteme

Die consistency of Schlamm conditioning ist der kritischste Faktor für die BFP-Leistung. Moderne Systeme nutzen fortschrittliche Überwachung, um diesen Prozess zu optimieren.

• Echtzeitüberwachung: Neue Systeme nutzen optische Messung (z. B. Lasersensoren oder Kameras) zur Überwachung der Schlamm und Flockenstruktur beim Eintritt in die Presse.
• KI und Algorithmensteuerung: Durch die Analyse der Schlamm Konsistenz und Durchflussrate in Echtzeit, die automatisierte Kontrollsysteme Verwenden Sie proprietäre Algorithmen, oft unterstützt durch KI, um die präzise anzupassen Polymer dosage und Durchflussmenge.
• Vorteil: Dadurch entfällt die Notwendigkeit manueller, subjektiver Anpassungen, was zu weniger Kosten führt Polymer Verbrauch (bis zu 40 % Ersparnis) und gleich bleibend aufrechterhalten Kuchenfeststoffe trotz schwankender Eingangsschlammqualität.

Hochdruck- und erweiterte Entwässerungsdesigns

Designinnovationen konzentrieren sich auf die Erhöhung der Endtrockenheit des Produkts Filterkuchen und steigernd Durchsatz .

• Modulare und vertikale Pressen: Neuere Designs zeichnen sich durch eine flache oder vertikale Konfiguration der Druckzone aus. Dadurch verringert sich der Platzbedarf der Maschine, sodass sie sich ideal für den Einsatz eignet Platzbedarf sind eine Einschränkung.
• Erweiterte Schwerkraftzone: Einige Modelle verfügen über einen unabhängigen dritten Riemen oder einen verlängerten, geneigten Riemen Schwerkraftentwässerungszone mit speziellen Pflügen oder Elementen (wie Roto-Kone®), um mehr freies Wasser vor der Druckzone zu entfernen. Dadurch wird die Kapazität für verdünnte Schlämme deutlich erhöht.
• Erhöhte Rollen: Heutzutage werden Pressen üblicherweise mit 7 $, 8 $ oder sogar 12 $ gebaut Rollen in der Druckzone, oft mit kleineren Durchmessern und größerer Bandumschlingung, um den Kuchen einem intensiveren und länger anhaltenden Druck und einer stärkeren Scherung auszusetzen, was dazu führt höchste Restfeuchte Entfernung.

Intelligente Abläufe und Fernüberwachung

Die integration of BFPs into the Industrielles Internet der Dinge (IIoT) ermöglicht einen sichereren, effizienteren und weniger beaufsichtigten Betrieb.

• Ferndiagnose: SPS-basiert Bedienfelder sind jetzt netzwerkfähig und ermöglichen es Lieferanten und Werksleitern, Leistungskennzahlen aus der Ferne zu überwachen, Einstellungen anzupassen und Probleme zu diagnostizieren, ohne physisch vor Ort sein zu müssen.
• Vorausschauende Wartung: Sensoren überwachen die Betriebsstunden und Vibrationsniveaus wichtiger Komponenten (z. B Rollen und Lager). Mithilfe dieser Daten können Betreiber planen Wartung vor Es kommt zu einer Panne, wodurch sichergestellt wird, dass dies der Fall ist Dauerbetrieb .

---

Zukünftige Trends in der Bandfilterpressentechnologie

Die trajectory of BFP innovation is clearly focused on making them smarter, more autonomous, and fully integrated components of a modern Abwasserbehandlung plants .

Zunehmende Automatisierung

Die goal is to achieve near-autonomous operation with minimal operator intervention.

• Selbstanpassung: Zukünftige BFPs werden noch stärker auf sensorbasierte Feedbackschleifen angewiesen sein, die die Vorschubgeschwindigkeit automatisch anpassen. Bandgeschwindigkeit , und pressure settings to maintain an optimal output quality ($\text{cake solids}$) under all conditions.
• Automatisierte Reinigung: Verbesserte Selbstreinigungszyklen, die weniger Wasser und chemische Mittel verbrauchen, um sicherzustellen, dass die Bänder nicht verstopfen.

Verbesserte Energieeffizienz

Da die Versorgungskosten steigen, ist die Reduzierung des Strombedarfs ein vorrangiges Ziel.

• Antriebe mit variabler Geschwindigkeit (VSDs): Durch den weit verbreiteten Einsatz hocheffizienter VSDs an allen Motoren (Antrieb, Pumpe, Waschmaschine) kann die Presse nur die für den Strom erforderliche Leistung verbrauchen Durchsatz und Schlamm characteristics .
• Hydraulisch vs. pneumatisch: Weitere Verfeinerung hydraulischer oder pneumatischer Spannsysteme für bessere Präzision und geringeren Luft-/Ölverbrauch.

Fernüberwachung und -steuerung

Die push toward centralized control systems across entire water facilities will continue.

• Digitale Zwillingstechnologie: Verwendung simulierter Modelle des BFP, gespeist mit Echtzeitdaten, um die Leistung vorherzusagen, Sollwerte zu optimieren und Bediener sicher zu schulen.
• Mobile Schnittstellen: Steuerung und Überwachung des gesamten Entwässerungssystems über robuste Tablets oder mobile Apps, wodurch die Mobilität und Reaktionsfähigkeit des Bedieners erhöht wird.

Fazit

Zusammenfassung der wichtigsten Vorteile

Die Bundfilterpresse (BFP) bleibt ein grundlegendes und hochwirksames Stück Entwässerungsausrüstung entscheidend für eine nachhaltige Abfallwirtschaft. Sein Erfolg beruht auf einer leistungsstarken Kombination von Attributen:

• Kosteneffizienz: Durch die deutliche Reduzierung der Lautstärke Schlamm (hoch erreichen Kuchenfeststoffe Inhalt), BFPs senken die Transport- und Entsorgungskosten erheblich Abwasserbehandlung plants und Industrie.
• Dauerbetrieb: Die mechanical, non-batch process allows for high Durchsatz und zuverlässiger 24/7-Service zur Optimierung der Anlageneffizienz.
• Einfachheit und Zuverlässigkeit: Im Vergleich zu hochkomplexen Maschinen ist das Kerndesign des BFP – Nutzung der Schwerkraft, Polymerkonditionierung und mechanischer Druck über Rollen – ist relativ einfach, was zu einer einfacheren Bedienung und Vorhersehbarkeit führt Wartung der Bandpresse .

Die Future Outlook

Die BFP is not a stagnant technology. Fueled by the demands for greater Energieeffizienz , geringere Betriebskosten und weniger Personal, der Trend geht in Richtung Intelligentere Automatisierung . Zukünftige Systeme werden sich zunehmend integrieren automatisierte Kontrollsysteme und hochentwickelte Sensoren zur Optimierung Polymerdosierung und Bandgeschwindigkeit in Echtzeit und liefert konsistente Leistung mit minimaler menschlicher Aufsicht.

Für jede Anlage, die große Mengen flüssigen Abfalls verarbeitet, bietet die Bandfilterpresse weiterhin eine bewährte, kostengünstige und sich weiterentwickelnde Lösung Feststoffabscheidung und sludge volume reduction, solidifying its place as an indispensable tool in modern industrial and municipal operations.

Häufig gestellte Fragen (FAQ)

F1: Wie hoch ist der typische endgültige Feststoffgehalt des Kuchens, der mit einer Bandfilterpresse erreicht wird?

A Bundfilterpresse (BFP) erreicht normalerweise ein Finale Kuchenfeststoffe Konzentration reicht von 18 % bis 35 % , hängt stark von der Art ab Schlamm . Organisch-biologische Schlämme liegen häufig am unteren Ende dieser Spanne, während faserige Schlämme (z. B. aus der Papierindustrie) oder mineralische Schlämme am oberen Ende liegen können.

F2: Wie schneidet eine Bandfilterpresse im Vergleich zu einer Zentrifuge ab?

Funktion	Bandfilterpresse (BFP)	Zentrifuge
Betriebskosten	Im Allgemeinen niedriger Energieverbrauch.	Im Allgemeinen higher energy consumption due to high rotational speed.
Wartung	Einfacher, mechanisch, konzentriert auf Riemen/Rollen.	Komplexer, erfordert rotierende Teile mit hoher Geschwindigkeit und eine ausgefeilte Steuerung.
Durchsatz	Hoch, geeignet für kontinuierlichen, großvolumigen Durchfluss.	Hoch, kann mehr erreichen Durchsatz auf weniger Raum.
Fußabdruck	Erfordert eine große Stellfläche aufgrund seines horizontalen Designs.	Erfordert eine kleinerer Platzbedarf (vertikale/kompakte Bauweise).
Endgültige Feststoffe	Typischerweise 18 % – 35 % .	Kann oft etwas mehr erreichen Kuchenfeststoffe (25 % – 40 %).

F3: Was ist die kritischste Betriebsvariable für das BFP?

Die most critical operational variable is the Polymerdosierung (chemische Konditionierung). Das Polymer bildet sich stark und stabil Flocken die Wasser effizient abgeben. Bei zu geringer Dosierung wird der Kuchen nass und Schlamm läuft ab; ist er zu hoch, ist er verschwenderisch und kann trotzdem zu einer schlechten Kuchenstruktur führen. Die Aufrechterhaltung der optimalen Dosierung ist der Schlüssel dazu Entwässerungseffizienz .

F4: Wie lange halten die Filterbänder?

Die lifespan of the Filterbänder ist sehr unterschiedlich, je nach Schlamm characteristics (z. B. abrasive Materialien wie Splitt), die Intensität der Waschanlage , und richtig Riemenspannung und tracking. Under ideal conditions with good Wartung , ein Gürtel kann überall halten 1 bis 5 Jahre .

F5: Was bedeutet „Blindung“?

Blendend entsteht, wenn feine Feststoffpartikel die Poren verstopfen Filterbänder . Dadurch wird verhindert, dass das Wasser (Filtrat) durchdringt, wodurch die Menge deutlich reduziert wird Entwässerungseffizienz und leading to a very wet filter cake. Regular and effective operation of the Waschanlage ist erforderlich, um eine Erblindung zu verhindern.

---
